0.35μmCMOS光接收机前置放大器设计
录入:edatop.com 点击:
该版图采用Cadence设计工具设计。面积为40.15 mm×0.20 mm。该芯片已通过台湾TSMC0.35μm的N阱、两层多晶硅、四层金属的CMOS工艺流片,由于前置放大器和主放大器一同流片,芯片总面积为1 mm×0.70 mm。
芯片显微放大照片如图9所示,图中左半部分为前置放大电路,右半部分为限幅放大电路。
6 结果测试

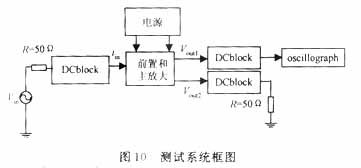

由于测试条件所限,测试中只能用伪随机码发生器产生的电压脉冲信号来代替高速的脉冲电流信号,测试系统框图如图10所示。

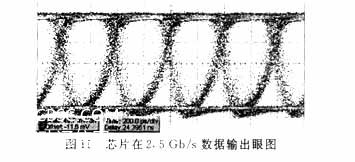

图11为整个芯片在片测试结果。前置放大器输入为2.5 Gb/s峰峰值10 mV的电压信号,主放大器输出摆幅为200 mVp-p。
输出数据的眼图中心上偏约60 mV,这是因为测试采用单端输出。双端输出时无此现象。
7 结语
本文介绍了采用0.35μmCMOS工艺实现用于SDH系统STM-16速率级光接收机的前置放大器的设计。电路模拟结果和对芯片测试结果令人满意,准备做印刷电路板对其进一步测试,并进行优化改进。
