0.35μmCMOS光接收机前置放大器设计
录入：edatop.com 点击：
4 模拟结果
采用台湾TSMC0．35μmCMOS工艺提供的BSIM3元件模型和商用的SmartSpice电路仿真软件对前置放大器进行了仿真。

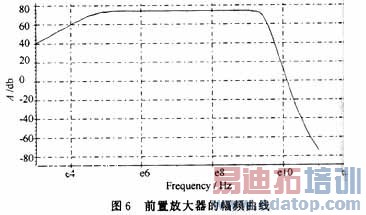

模拟交流分析得到的幅频特性曲线如图6所示。放大器总的增益为73 dBΩ，3 dB带宽为2．2 GHz。低频截止频率为50 kHz。
图7为输入5μA，2．5 Gb/s的伪随机序列，采用SmartSpice分析所得输出眼图。
5 版图设计
前置放大器核版图如图8所示，图中左上部分为跨阻放大器，是一个不对称的图形。右半部分是两级差分放大器，由于是对称的图形，所以在绘制版图时可以只画上边部分，然后复制翻转下来。跨阻放大器和差分放大器之间是RC低通网络的电阻，电容值比较大，采用外接形式。上下边界处图形为电源线，线的宽度要足够宽，以免电流过大烧毁。中间横线为地线，同时使用两层金属，这样既减小了线宽、节省了面积又能保证通过大的电流。
