兼具成本与低功耗特性 25Gbit/s铜缆互连技术崛起

　　此一用于高速铜缆的最终标准，与其他IEEE 802标准有很大的不同。虽然802.3ba包含100Gbit/s规范，但到目前为止，在100Gbit/s运行速率下，仍然没有支援背板媒介上以太网络的标准。不过，产业团体已认识到，100Gbit/s背板和双轴铜缆连接在为电脑网路系统和设备实现所期望的密度、功率和成本目标的能力。

　　自从有了IEEE 802.3ba标准，市场已对连接器、切换卡设计、连接器装接(Connector Launch)、电缆终端接头(Conductor Termination)和高频通讯电缆(Raw Cable)的显着改进，且25Gbit/s铜缆元件将这些设计上的改进都已整合到这些关键区域。业者已在DesignCon 2011展示下一代100Gbit/s速率铜缆如何支援资料网路和电信中的主要应用中。采用小尺寸、插接式I/O的系统提供八条25Gbit/s资料速率线路(每一方向四条)，并使用收发器和示波器，通过眼图(Eye Pattern)展现一条3米被动式电缆的传输性能。

　　在高频条件下，下一代5米25Gbit/s铜缆组件的差分插入损耗比当前的3米10Gbit/s铜缆组件更好(图1)。综合串音噪声(Integrated Crosstalk Noise， ICN)方面，根据802.3ba标准计算所获得的结果显示，与3米产品相比，高速5米电缆的噪声降低大约50%(图2)，而改善后的ICN也让5米25Gbit/s铜缆具备较佳的信噪比(Signal-to-noise Ratio， SNR)。随着SNR的提高，进而提升互连讯号完整性。

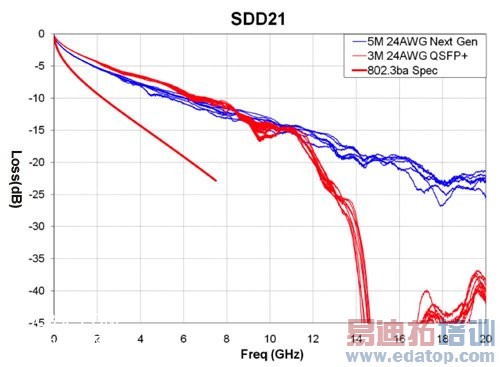

　　图1　在高频条件下，下一代5米电缆元件的差分插入损耗性能优于目前的3米电缆元件。

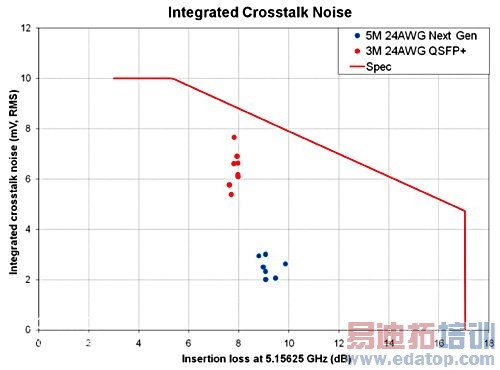

　　图2　下一代电缆元件提供了串音改善，并且与当前的3米电缆组件相比，噪声降低一半以上。

　　被动式铜缆具低功耗特性

　　与光纤连接器产品相比，被动式铜缆元件使用极低的功率。在3.3伏特(V)、小于30毫安培(mA)峰值下(典型值3mA)，可节省较多的电力，且低功耗相当于发热较少，从而减少与热有关的效能问题。在1～5米短距离应用中，被动式25Gbit/s铜缆由于功耗较低，可为企业解决能耗与散热的问题，进一步降低运营费用，因此在区域网路(LAN)、资料中心和储存应用中具较大的市场优势。

　　一项很有价值的建议是，与小于等于7米长度内的光学模组和光缆相比，每个被动式铜缆价格可能以小于3的系数降低。在设计灵活性方面，被动式铜缆元件仅包含一个电子式可清除可编程唯读存储器(EEPROM)电子元件，因此其可提供的平均故障间隔时间(MTBF)可能比光缆元件长十至五十倍。
