LTE技术演进历程白皮书

　　无线通信系统与有线通信系统的最大区别是，无线电波不像电线与光缆那样可以直接到达最终用户的通信终端，而是分散在整个信号覆盖区域内的。无论在信号发送还是接收的过程中，如何区分不同用户发射的信号，让系统中所有用户的地址之间互不干扰，是多址技术需要解决的问题。因此从原理上来讲，多址技术是指把处于不同地点的多个用户接入到一个公共传输媒质，实现各用户之间通信的技术。各种制式的移动通信系统大都采用不同的多址技术，多址技术的不同会使无线通信系统做出重大改变，如GSM主要基于TDMA；CDMA/WCDMA/TD-SCDMA主要基于CDMA ；LTE主要基于OFDMA。

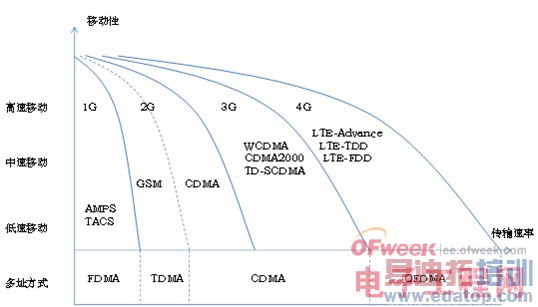

　　图6　主要移动通信系统采用的多址方式

　　l FDMA—频分多址：第一代移动通信的技术基础

　　频分多址是不同的用户占用不同的频率来实现用户在频率域上的正交，接收端也是采用不同频率的带通滤波来提取用户信号，用户的信道之间设有保护频隙以防止不同频率信道之间的混叠。第一代移动通信技术采用的就是频分多址技术，典型的应用包括欧洲和中国采用的TACS系统和北美的AMPS系统等。

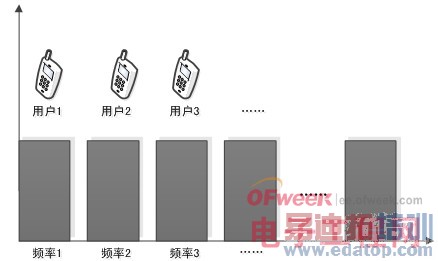

图7　频分多址技术原理图

　　TDMA—时分多址：GSM系统的典型特征

　　时分多址是先将信道的时间轴划分成不同的帧，再将每个帧划分成多个时隙，不同的用户占用不同的时隙或者子帧来实现用户在时间域上正交的一种手段，接收端也是采用不同时隙的选择开关来提取用户各自的信号。第二代移动通信中的GSM系统采用的就是时分多址技术，典型应用在欧洲和中国。与第一代移动通信相比，GSM采用的是数字通信技术，同时GSM采用全双工FDD模式，采用两个载波同时进行发送和接收。

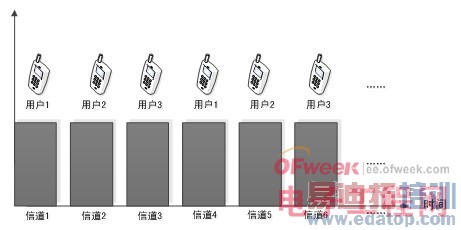

图8　时分多址技术原理图

　　CDMA—码分多址：3G系统普遍采用

　　CDMA技术的原理是基于扩频技术，即将需传送的具有一定信号带宽信息数据，用一个带宽远大于信号带宽的高速伪随机码进行调制，使原数据信号的带宽被扩展，再经载波调制并发送出去。接收端使用完全相同的伪随机码，与接收的带宽信号作相关处理，把宽带信号换成原信息数据的窄带信号即解扩，以实现信息通信。在目前的商用系统中，CDMA-IS-95就是窄带码分多址的典型应用，3G中的WCDMA、CDMA2000和TD-SCDMA也均采用了CDMA技术。

　图9　码分多址技术原理图

　　2、OFDM技术引领LTE进入移动标准新世代

　　&OFDM是LTE的前提和基础

　　LTE技术与其说是一次"演进"不如说是一场"革命"，因为无论在接口技术上还是在组网架构上，LTE相对于以往的无线制式都发生了革命性的变化，其区别于前三代移动通信系统的最显著特征是采用了OFDM技术。

　　OFDM是LTE物理层最基础的关键技术，宽带自适应技术、动态资源调度技术等都是在OFDM技术基础上得以实现的。可以说，没有OFDM就没有LTE。
