GPON ONT设备成本分析及降低成本方案
录入：edatop.com 点击：
3.样机测试及结果
BOB方案相对于以往使用光模块的GPON ONT，主要区别在于光接口电路与电磁兼容性，我们对BOB样机进行了测试，测试结果如下：
（1）光眼图

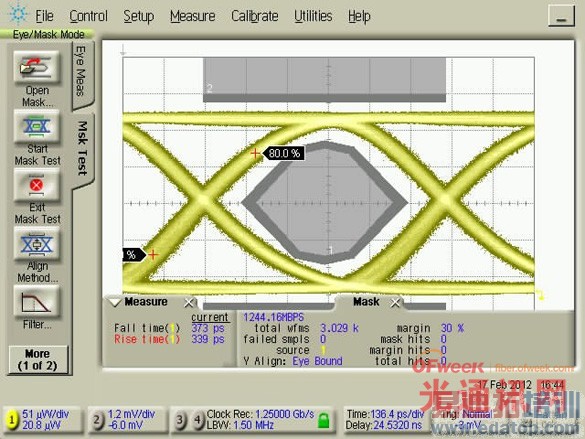

BOB 样机光接口发送端眼图采用Agilent 86100C光示波器抓取，如图4所示。由图可知，在保留30%富裕量的情况下，叠加3029次后的眼图仍然符合ITU－T G.984.2中规定的模板［2］。
图4 BOB方案光发送端眼图
（2）EMC（电磁兼容性）
GPON ONT设备与BOB方案相关的EMC主要表现在设备辐射发射指标上。BOB样机在国家光电子信息产品质量监督检验中心的测试结果均符合标准，设备辐射发射的测试结果分别如图5、图6所示。测试结果符合欧洲对通信设备辐射发射指标规定的EN55022：2008［3］标准。

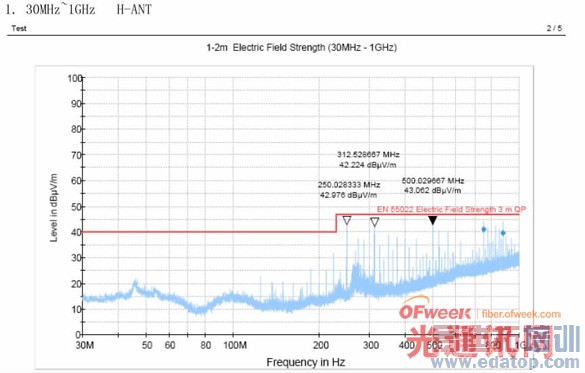

图5 BOB设备水平方向辐射发射的测试结果
