GPON ONT设备成本分析及降低成本方案

录入:edatop.com     点击:

  孙炜、王可(光纤通信技术和网络国家重点实验室、武汉邮电科学研究院、烽火通信科技股份有限公司)《光通信研究》——《降低GPON ONT设备成本的研究

  移动通信网——对GPON(吉比特无源光网络)系统中处于用户终端的ONT(光网络终端)设备的材料成本进行了深入分析,从理论上确定了BOB(板载光收发子组件)方案为最优方案;介绍了BOB方案的技术难点与解决办法;给出了此方案各方面硬件指标(如电磁兼容性、光接口指标等)的验证结果,结果表明,BOB方案可以在降低设备成本的前提下满足GPON ONT各项指标。

  引言

  PON(无源光网络)作为一款高效的宽带接入技术,目前已成为各大电信运营商的主推业务。PON方案遵循的标准主要有ITU(国际电信联盟)提出的GPON(吉比特无源光网络)标准以及IEEE(美国电气和电子工程师协会)提出的EPON(以太网无源光网络)标准这两种。由于GPON标准对光接口等指标的定义相对EPON标准更加严格,支持此标准的硬件设备的价格也相对较高,而过高的设备成本一度成为限制GPON大规模商用的门槛。

  从GPON的拓扑结构可以看出,ONT(光网络终端)设备的数量与OLT(光线路终端)设备的数量比达到32∶1、64∶1,甚至128∶1,因此整个GPON系统的成本取决于ONT,若能降低ONT设备的成本,则GPON方案整体成本将会大为减少。

  1.GPON ONT硬件成本分析

  目前各设备制造商在进行GPON ONT硬件设计时所采用的典型架构如图1所示。2012年国内各大系统制造商对GPON ONT光模块的招标价格约为125元人民币,而整个GPON ONT的成本约为280元人民币,由此看来光模块的采购成本接近系统总成本的45%。如果能有效降低这一部分的成本,将能极大地降低系统的总成本。下面进一步分析光模块的成本结构,寻找其中可降成本的部分。

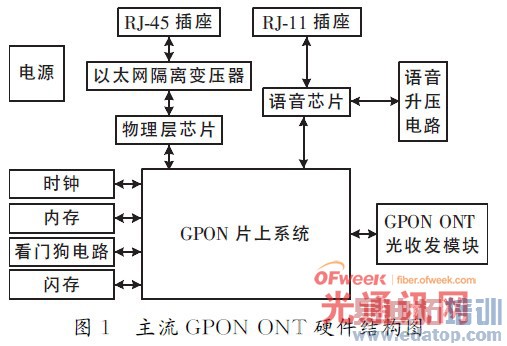

主流GPON ONT硬件结构图

  光模块各组件的成本构成如表1所示。表中,占光模块成本近一半的器件元件为实现光/电和电/光信号转换、放大的光学器件,其成本构成如表2所示。器件中用于光/电转换的APD(雪崩光电二极管)探测器管芯及TIA(跨阻放大器)与用于电/光转换的DFB(分布反馈)式激光器二极管管芯主要由三菱、住友等日系企业供应,其价格一直居高不下,而国产管芯质量有待提高,为了保证光模块性能,占光学器件成本80%的管芯目前还无法替代。光学器件的其他部分,如结构件、滤光片等是保证上下行波长路径正确的关键部件,不能省略,且其成本已经很低,除非结构件生产商以零利润销售,因此目前无其他办法降低光学组件辅料的成本。
