使用光纤升级现有的工业网络

录入:edatop.com     点击:

  光纤可以隔离系统并提供带来更佳可靠度和安全性的电隔离

  由于光纤链路媒介基本上采用玻璃或塑胶,因此在绝缘和隔离特性上远比常见的铜电缆优秀许多,原因是它们不会受到EMI的干扰,如图2中以红色标示的5米长POF或100米长HCS光纤就提供了高噪声环境下相对于铜电缆线的许多优势。采用光纤解决方案,在光纤本身或者是光纤和铜电缆间不会有相互干扰问题,使得数据传输更加安全。光纤对于闪电电击有较高的耐受力,并且有助于消除接地环路所造成的错误,在面临恶劣条件或可能暴露的环境时,适当使用光纤解决方案可以藉由通过降低闪电电击可能带来的损害以及电气火花造成的冲击而提高安全性。

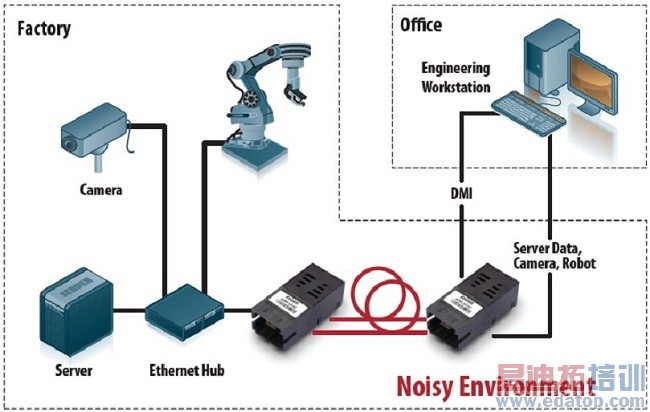

图2:以红色标示的光纤链路不会受到工业生产环境所产生EMI的影响。

  除了成为相较于铜电缆更高成本效益的解决方案外,光纤,如单模、多模,HCS和POF等都可以被放置在缆线导管内,不会受到临近电源的影响,另一方面,使用光纤也更容易符合电磁兼容(EMC, Electron-Magnetic Compliance)相关规章和法规的要求,请参考图3。

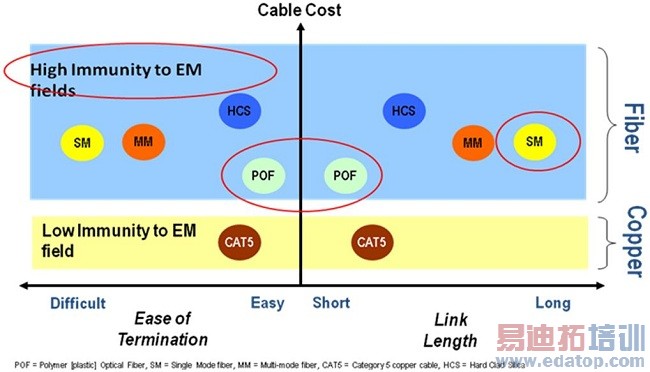

图3:光纤具有铜电缆无法匹敌的EMI耐受力和通信链路距离。

  另外,以塑料光纤为例,在安装时不需特别的工具,并且训练也非常容易,POF光缆已经被应用在各种恶劣的工业环境,例如汽车组装等超过15年,POF也适合短距离到中等距离链路应用,并且非常容易于现场安装,有助于简化设备和现有网络的连接,工业应用中另一个关键设计优势是维护成本非常低。

  光纤和光纤收发器、接收器以及发射器全部都通过严格的质量标准要求,光纤技术已经经过高容量电信链路系统的验证,其中产品寿命更超过10年以上,部份光纤零组件供应商更拥有垂直整合能力,可以自行生产发射器中使用的激光二极管以及接收器中的PIN二极管,进一步完整掌控产品质量和交货时间。
