电子化标签技术在光纤管理中的应用

　　1.2 通过无线RFID来实现光纤管理

　　ITU-TL.64中，另外还有一种技术是采用RFID来进行设备的标识与管理。该标准也被一些运营商延伸至光纤管理领域，如NTT。

　　该系统功能如下。

　　(1) ID识别功能

　　针对光纤配线架上使用的插头和连接器适配器（以下简称为适配器），分别给出固有的ID，安装RFID芯片。另外，还配备RFID阅读器，ID识别装置，用于控制插头的、带螺线管的触发器等这些插头插拔工具。安装在插头上的RFID芯片，不仅仅可以保存固有的ID，还可以保存各种用户信息。ID识别装置还通过使用USB，连接操作用终端。

　　(2) 数据库自动登录功能

　　在使用本系统进行插头的插拔之际，通过操作用软件可以即刻更新数据库，还可以读取连接在插头上的RFID。该插头和光纤配线架连接，通过参考设备登录信息，可以确认所提供的服务内容及用户信息。

　　(3) 使用LED的作业导航功能

　　由于在适配器的两个侧面安装了LED，所以操作人员在输入作业指令之际，只有相应的适配器LED会亮灯，操作人员很容易就可以判断作业位置，如图2所示。

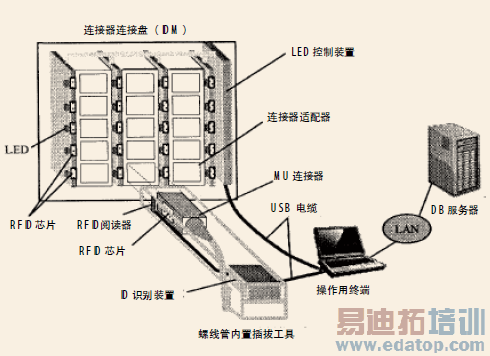

图2 使用LED的作业导航功能

　　这种方案采用的是无线接触方式，需要专门的读写工具进行读取，其成本及稳定性仍需进一步的研究。

　　1.3 采用接触式eID对光纤连接关系进行管理

　　eID是一种电子编码，即电子标签。它给每个连接器编号，通过在光纤连接器上添加一个eID芯片来标识此光纤连接器。跳纤两端的eID之间相互关联，可以标识这两个连接器分别从属于一根跳纤的两个端子，如图3所示。

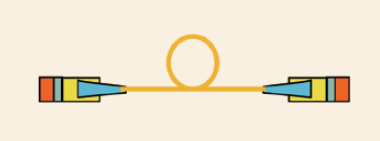

图3 采用接触式eID来进行光纤连接关系的管理

　　eID有三部分信息。第一部分是连接头ID，这个ID是连接头生产出来就拥有的惟一ID编号，用来标识eID连接器，当eID连接器安装到跳纤上的时候，连接头ID就用来惟一标识跳纤上的该连接器。第二部分连接头信息包含此连接头的类型（SC/APC、SC/UPC或SC/PC等），所在跳纤的第一个端口还是第二个端口等信息。第三部分就是跳纤ID，跳纤ID用来代表一根跳纤，有了跳纤ID，这根跳纤就有了惟一的身份证，不会与其他跳纤混淆。有了这三部分信息后，不管这根跳纤的两端安装到哪里，只要能通过所在的端口读出来，系统就能知道这两个端口是通过这根跳纤连接起来，即自动完成连接关系识别。目前该技术已被ITU-T标准采纳。
