朗锐芯推出汇聚式CES电路仿真系列芯片

录入:edatop.com     点击:

一、概述

CES(CESoPSN)电路仿真指标全球领先的成都朗锐芯科技发展有限公司,在成功推出16E1点对点CESoPSN电路仿真芯片,并得到良好商用基础上,近期正式推出点对多点(汇聚式)CES系列芯片方案。汇聚式CES芯片方案可以应用到TDMoP设备中,也可以嵌入到PTN/IP RAN等分组设备的E1电路仿真卡上,实现不同方向E1业务的汇聚。

二、典型应用

下面以16E1汇聚式CESoPSN--SW2016R芯片方案为例,介绍其在PTN/IP RAN网络中的典型应用。接入端CESoPSN芯片根据接入容量可以选用SW2001FL/SW2002FL/SW2004FL/SW2008FL/SW2016F;汇聚端CESoPSN芯片可以选用SW2016R/SW2032R。

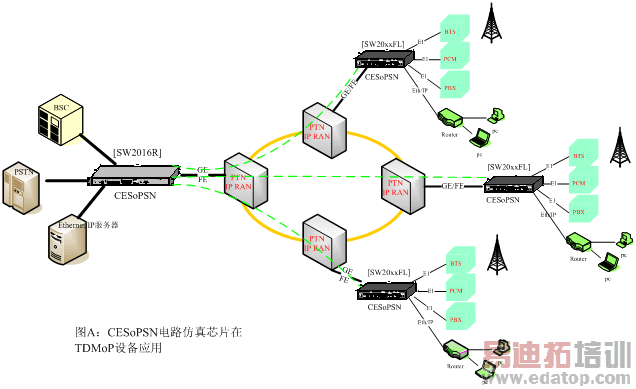

图A:在现有PTN/IP RAN骨干环网上,CESoPSN—SW20xxFL电路仿真芯片作为接入端TDMoP设备核心,将BTS/PCM/PBX的电路信号和Router的以太网信号通过GE/FE综合接入到PTN/IP RAN设备,CESoPSN—SW2016R电路仿真芯片作为汇聚端TDMoP设备核心,将各接入端传入PTN/IP RAN的信号,从汇聚端PTN/IP RAN设备下载处理,分别交由BSC/PSTN/Ethernet服务器处理。

\

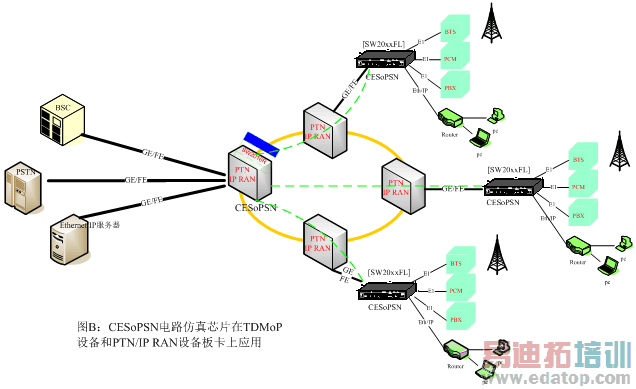

图B:在PTN/IP RAN骨干环网上,CESoPSN—SW20xxFL电路仿真芯片作为接入端TDMoP设备核心,将BTS/PCM/PBX的电路信号和Router的以太网信号通过GE/FE综合接入到PTN/IP RAN设备,CESoPSN—SW2016R电路仿真芯片作为PTN/IP RAN板卡,插入PTN/IP RAN卡槽中,使汇聚端PTN/IP RAN具有TDMoP设备功能,将各接入端传入PTN/IP RAN的信号,由汇聚端PTN/IP RAN设备分别交由BSC/PSTN/Ethernet服务器处理。

\

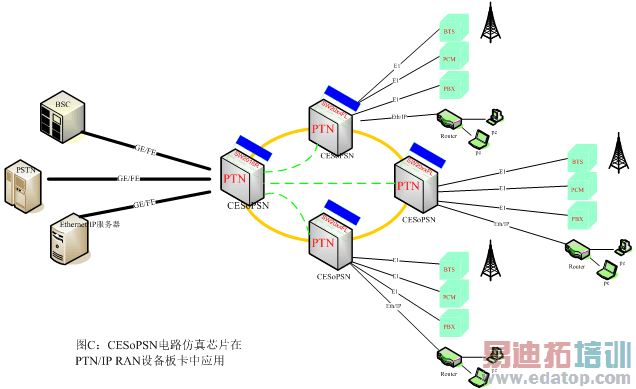

图C:将CESoPSN芯片作为电路板卡,插入PTN/IP RAN设备卡槽中,使PTN/IP RAN设备具有电路仿真功能,CESoPSN—SW20xxFL电路仿真芯片作为接入端PTN/IP RAN电路板卡,将BTS/PCM/PBX的电路信号和Router的以太网信号进行综合接入,CESoPSN—SW2016R电路仿真芯片作为汇聚端PTN/IP RAN电路板卡,将各接入端传入PTN/IP RAN的信号分别交由BSC/PSTN/Ethernet服务器处理。

\

三、汇聚式CESoPSN—SW2016R功能特点

SW2016R芯片方案由SW2016RA、SW2016RB和配置程序存储器组成。在芯片方案外围配置相应参考器件,即可快速构成一个典型的电路仿真插板或TDMoP电路仿真设备,应用开发简单,调试工作量小,产品性能稳定,产品成本低廉,可迅速抢占市场先机。

SW2016R芯片方案具有点对多点汇聚功能,单片最多支持16E1电路仿真,与公司前期点对点电路仿真芯片完全兼容,应用在局端设备,可以大大减少局端设备数量,大幅降低设备成本,同时也节约了宝贵的局端机房设备空间。

SW2016R芯片方案完全符合IETF PWE3规范,支持支持UDP/IPv4、Metro Ethernet(MEF-8)和MPLS(MFA-8)等多种协议,每路E1支持自适应、差分、系统、环回等4种恢复时钟同步模式,与公司前期点对点电路仿真设备可以灵活组网,也可兼容采用IETF PWE3标准规范的其它公司产品,产品网络组网非常方便。SW2016R方案与华为、中兴、烽火、瑞斯康达等主要通信厂家互通测试良好,指标完全满足G.8261模板要求,方案成熟稳定。

SW2016R采用专有的时钟恢复算法技术和模块复用技术,使得方案的成本大幅降低,方案的恢复时钟精度大幅提高,在自适应时钟恢复模式下,时钟恢复精度优于10ppb。恢复时钟的抖动和漂移符合G.823/G.824/G.8261背景模板要求,也是目前业内唯一满足G.8261背景流量下G.823 SEC模板要求的产品,满足该模板要求的产品能适应更复杂的网络状况,而且E1除了能传业务还能传时钟,极大提高了方案的市场竞争能力。

四、汇聚式CESoPSN—SW2016R原理框图

\

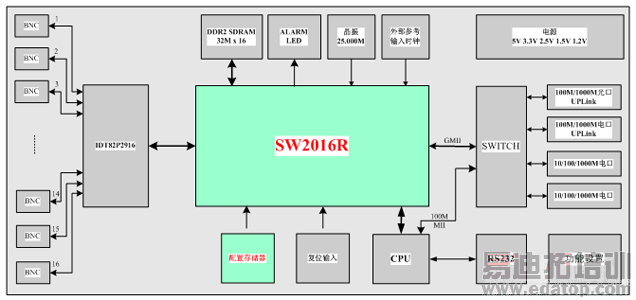

如图:SW2016R芯片在16E1电路仿真网关方案的典型应用框图,该方案提供了4个以太网口和16个E1接口。4个以太网口中包括1个100M/1000M光口、3个100M/1000M电口,任意电口可以作为上联口和网管口使用。业务电口和上联口之间提供交换功能,同时提供带宽限制、VLAN等功能。

五、汇聚式CESoPSN系列芯片规划

在CESoPSN—SW2016R芯片方案目前已正式推出,CESoPSN—SW2032R芯片方案测试已基本完成,将于近期推出,基于STM-1和STM-4的CESoPSN芯片方案处于样品调试阶段,朗锐芯凭借长期的开发经验和强大的开发能力,将为客户源源不断提供具有市场竞争力的、低成本的、高品质的、高稳定的电路仿真系列芯片
