光纤分布系统及应用分析

　　（1）设备微型化

　　光纤分布系统采用微型化光电系统，微型化天馈系统，微型化射频系统实现xCU微型化。

　　通过改变天线半波振子的高度及介质材料等多种方式，有效地缩小了设备体积，集成了天馈系统，实现了天线、有源设备一体化。

　　图4所示为xCU的一种内部结构：波分复用单元、射频处理模块和双极化天线模块从下到上依次层叠设置，包括一个独立的具有变频功能的中频处理模块；射频处理模块完成射频信号功率放大；双极化天线模完成射频信号的收发，也可以将中频处理模块和射频处理模块合为一体。

　　技术和工艺上实现的微型化设备能够灵活隐蔽地安装，解决了站址的选择问题。

　　（2）传输复用化

　　光纤分布系统可以复用市政管道和固网光缆、广电网铜缆资源来部署传输系统，在避免繁琐施工的同时还节约了建网成本。

　　●对于室外xCU采用新型光电复合缆，作为传输和远程供电介质，光电复合缆具有直径小、韧性好的特点，能够复用监控、路灯等管道资源实现传输和远端集中供电同步实施，减少破路开销。

　　●采用波分复用技术结合光纤到户资源，光纤内固定1310nm、1490nm的波段用于FTTH业务传输，复用n×2×CWDM波段用于移动通信业务传输，进行固网宽带接入和移动网络覆盖同步实施，零成本实现光纤分布系统接入到户，有利于集约化建设。

　　●采用阻抗变换传输技术复用有线电视线缆，完成室内不同房间的分布覆盖，突破室内隔墙对覆盖的影响。

　　这样一来，光纤分布系统xCU可以灵活部署在人们不易察觉的地方，传输介质隐蔽，减少民众心理压力，实现了覆盖网络的隐性化。

　　3.2 光纤分布系统延伸网

　　（1）地面延伸网络利用监控杆、路灯杆、广告牌、网络箱等资源隐蔽安装，采用新型光电复合缆进行传输，复用路灯、监控等管道资源，构筑地面延伸网络，解决室外、室外覆盖室内网络覆盖问题。能够克服现有设备站址获准难、居民反感等问题，完成相应目标区域信号覆盖。

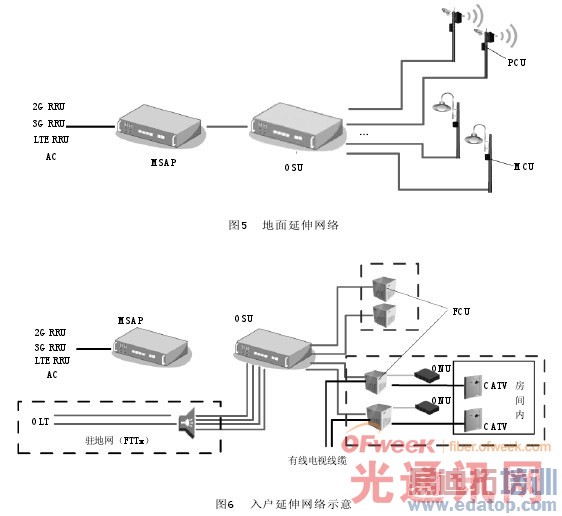

　　使用PCU和MCU构筑地面延伸网组网如图5所示。不同场景PCU、MCU设备形态和功率有所不同，这里不再赘述。
