光纤分布系统及应用分析

　　由于光纤分布系统是采用光纤作为介质的分布网络，其传输损耗和分配损耗都大幅度降低，使得功率效率大幅度提升，便于远距离覆盖和星型、链型以及混合组网等方式规模组网。根据组网能力受限于光分布系统对基站灵敏度的恶化指标，通过计算发现其理论逻辑组网能力可满足绝大多数场景的使用，这也在实际应用中得到了验证。

　　由于光纤分布系统引入LPN低功率节点(xCU)构建分层网中的底层延伸网，低功率节点的数量将明显多于传统有源设备RRU。同时由于功率效率的提升，使其以同样的功率可实现更大范围的覆盖，这样其规模组网的能力就可以满足覆盖受限而容量冗余的许多不平衡场景的使用。

　　采用数字中频和ROF等技术，完成了无线通信多种制式的共同接入、传输和低功率节点覆盖，并在射频信号处理基础上采用WDM波分复用技术、75Ω阻抗变换技术，承载固网业务的接入和透传，构建了融合FTTx网络、蜂窝网、LPN低功率节点甚至CATV等的多维异构网络。

　　2.3 光纤分布系统原理

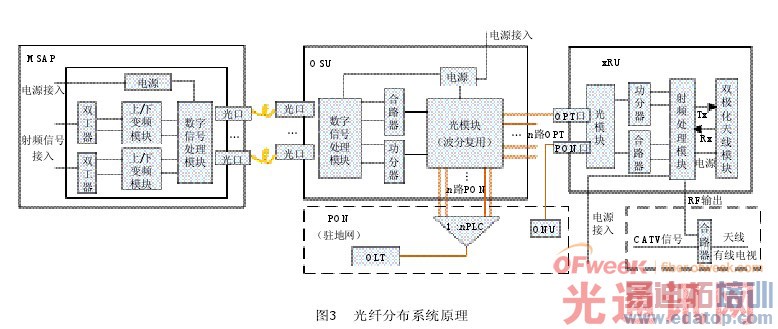

　　光纤分布系统原理如图3所示。MSAP接收到各制式射频信号后，首先通过变频技术将其转换成中频信号，然后进行数字滤波、功率放大等相关数字信号处理后，转换成数字光信号，通过光纤传送至OSU。

　　OSU接收到数字光信号之后，将数字光信号经过处理、转化成模拟光信号，和来自FTTx网络的局端光信号一起经波分复用单元，通过光纤传送至射频立方单元xCU，实现信号的一次拉远。

　　xCU在其波分复用单元中完成信号解复用后，将FTTx的光信号传送至FTTX网络的用户端ONU，将通信信号经过光电转换变成转换成射频信号，经功率放大后通过xCU内的双极化天线辐射出去。同时，xCU射频接口采用阻抗变换技术实现与有线电视信号合路完成不同房间的移动通信信号分布。

　　上行链路和下行过程相反。

　　3 光纤分布系统构筑延伸网

　　光纤分布系统定位于通过部署地面延伸网络和入户延伸网络，实现与传统覆盖网络（RRU+分布系统，宏（微）基站等）协同覆盖，从而增加网络覆盖深度。延伸网络的构建都是围绕光纤分布系统的特点来实现的。

　　3.1 光纤分布系统技术特点
