光纤分布系统及应用分析

　　高博/孔明明，深圳国人通信有限公司

　　移动通信网——通过分析移动网络建设现状和分布系统发展，并结合深圳国人通信有限公司的光纤分布系统，介绍了目前网络建设的策略即延伸覆盖方案以及光纤分布系统的技术原理、技术优势和对网络建设带来的益处。

　　1 引言

　　随着移动通信网络建设的大力推进，建设重点已由室外宏站为主的广范围覆盖向以碎片化部署为特点的延伸覆盖演进。特别是在无线频率越来越高和热点区域、室内业务需求与覆盖不足矛盾严重突出的情况下，分布系统的重要性愈加凸显。

　　分布系统（如无源天馈分布系统、有源天馈分布系统、漏缆分布系统等）的出现在一段时期、一定程度上解决了室内等区域的盲区、弱覆盖。

　　随着网络覆盖规模化、建设集约化和居民、物业环保意识的增强。以馈线为主要传输介质和裸露天线安装方式的传统分布，带来信号损耗大、底噪抬升、干扰难以解决等系统问题，以及网络建设选址和传输建设问题尤为突出。

　　加之传统设备因体积大安装不便、居民物业对天线的抵触、传输铺设困难等原因往往无法实施。常见问题比如别墅对于站址的获准、城中村传输的铺设、沿街商铺站址的选择和物业协调都存在诸多困难。酒店、小区对于真正需要覆盖的目标区域-室内，常常存在信号的盲区和弱覆盖区，大型场馆穹顶结构传输距离远损耗大使得传输受限，传统系统往往不能有效覆盖等。

　　本文着眼网络发展趋势和建设的现实问题，提出一种具有信号传输损耗小、传输距离远、覆盖半径大和部署便捷等优势的光纤分布系统，对移动网络建设有很好的参考借鉴意义。

　　2 光纤分布系统介绍

　　2.1 光纤分布系统起源

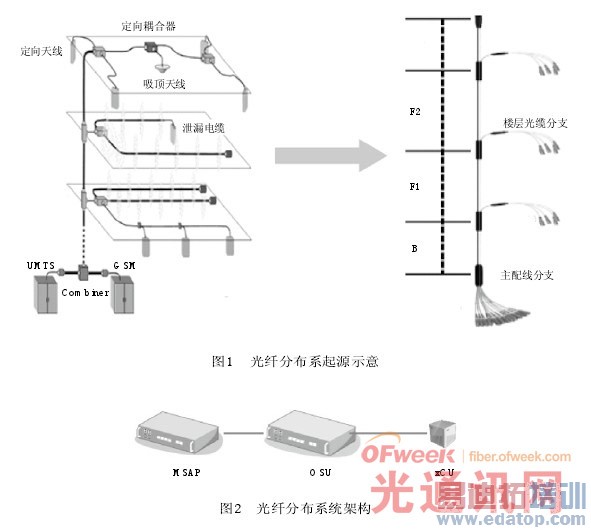

　　光纤分布系统起源于20世纪90年代末，主要应用在北美cdma 1x部署中，表现为光纤替代室内分布系统垂直布线的同轴电缆以降低损耗、节约成本，如图1所示。

　　随着网络的规模发展，对系统指标的高标准要求、"光进铜退"的行业趋势以及网络建设需求的驱动下，全光纤分布系统应运而生。下文以国人通信的光纤分布系统为例来介绍新一代光纤分布系统。

　　2.2 光纤分布系统架构

　　光纤分布系统以光纤为统一传输介质来进行组网，实现移动通信信号的分布式覆盖和固网等业务的传输。由三级拓扑结构组成，包括实现移动通信各制式射频信号接入的多业务接入平台(MSAP)、用于组网交换的光交换单元(OSU)和用于不同场景承载无线信号输出和异构业务融合的光射频立方单元(xCU)，其系统架构如图2所示。
