分组OTN创造全业务统一承载新时代

　　一、前言

　　近年来，移动互联网、高清视频、在线游戏等众多新兴业务得到高速发展，各类业务已全面IP化、宽带化，因此大容量、分组化已经成为运营商传送网最为突出的需求，并且，随着历年来的网络建设，现网设备种类繁多，网络层次复杂，运维困难等问题也逐步显现，网络架构的扁平化已是大势所趋。

　　随着全业务IP化及网络扁平化的发展趋势，需要融合型的大容量传送设备对业务进行统一承载和调度，分组化的光传送网(分组OTN)这一概念的出现立即引起了各设备厂商及标准组织的广泛关注，业界普遍认为分组OTN将是下一代承载网的主要发展方向。

　　二、分组OTN的功能模型

　　所谓分组OTN，指的是分组和光网络互相融合并统一管理的交换平台，其基于通用信元交叉平台实现，通过通用交叉技术，在业务板卡中将分组、OTN等各种业务切成信元，通用交叉矩阵对信元进行交换，可以实现分组和OTN在同一交叉矩阵中的灵活交叉。分组OTN设备的功能模型如下图所示：

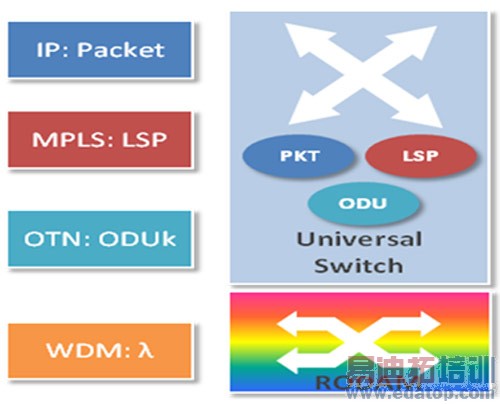

图1 分组OTN设备功能模型

　　传统的OTN设备基于电路交换平台实现，只能对业务进行刚性的汇聚和调度，如果客户侧为非满速率业务，将对网络资源造成一定程度的浪费，而分组OTN设备可以认为是对传统OTN设备的增强，具备了更强的灵活性，除了对业务进行刚性的汇聚和调度（OTN功能），还可以对客户侧非满速率的业务进行弹性的汇聚和调度（基于分组功能，统计复用特性）。

　　对于OTN业务，接入分组OTN设备后，先在客户侧OTN板卡中进行OTN成帧处理，之后将ODU进行信元切片。客户侧OTN板卡产生的信元经过背板送到通用交叉矩阵统一进行信元交换，之后通过背板送往线路侧单板。在线路侧单板中，由信元恢复到ODU，之后进行OTN的成帧处理和封装。

　　对于分组业务，接入分组OTN设备后，先在客户侧PTN板卡中进行分组处理，例如伪线仿真（PW）处理、LSP处理等，之后进行信元切片。客户侧PTN板卡产生的信元经过背板送到通用交叉矩阵统一进行信元交换，之后通过背板送往线路侧单板。在线路侧单板中，由信元恢复到分组数据，之后进行分组处理，然后完成分组业务到OTN的封装。

　　分组OTN的线路侧板卡可以有三种，一种是线路侧分组板卡，这种单板只能处理分组业务，分组业务处理之后直接封装到高阶ODU，之后封装到OTUk上线路传输；另一种是线路侧混合板卡，这种单板既可以处理分组业务也可以处理OTN业务，分组业务可以封装到低阶ODU，之后与OTN业务一起映射到高阶ODU，再封装到OTUk上线路传输，第三种则是线路侧OTN板卡，只处理OTN业务。

　　分组业务在网络中以ODU传输，在不需要下路进行分组处理的站点，直接进行OTN交叉，此时中间站点可采用线路侧OTN单板；在需要分组处理的站点，需要在线路侧分组板卡或混合板卡中将分组业务从ODU解出，之后进行分组处理和分组交换。

　　结论：分组OTN除了进行波长级/频谱级的调度以外， 还可以进行ODUK/PKT的调度，比传统OTN设备的功能更为丰满和完善。
