40G/100G相干光通信原理与关键技术

　　随着40Gb/s的大规模部署的开始，业界又涌现出多种新型的100G/s调制编码格式。面对众多特征各异的传输码型，在综合考虑其他系统设计参数的基础上，业界主要从传输距离、通路间隔、与40Gb/s和10Gb/s系统的兼容性、模块成本与传输性能的平衡等方面进行综合选择。

　　随着高速数字信号处理技术（DSP）和模数转换技术（ADC）的进步，相干光通信成为研究的热点。相干检测与DSP技术相结合，可以在电域进行载波相位同步和偏振跟踪，清除了传统相干接收的两大障碍。基于DSP的相干接收机结构简单，具有硬件透明性；可在电域补偿各种传输损伤，简化传输链路，降低传输成本；支持多进制调制格式和偏振复用，实现高频谱效率的传输。通过业界一两年来对于100Gb/s模块的研究和开发，100G/s的偏振复用四相相移键控相干模块（Coherent PM-QPSK）正在变成业界的主要选择。

　　相干光通信的基本原理

　　相干光通信系统可以把光频段划分为许多频道，从而使光频段得到充分利用，即多信道光纤通信。相干光通信技术具有接收灵敏度高的优点，采用相干检测技术的接收灵敏度可比直接检测技术高18dB。

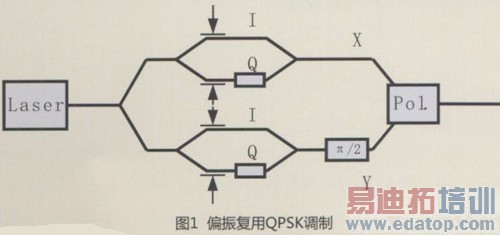

　　图1为发射机采用偏振复用，作为载体的激光信号通过PBS（偏振分光器）分为X/Y两路，每路信号在通过2个MZ调制器组成的I/Q调制器（I路和Q路相位差90°）分别将10.7/27.5Gb/s的信号调制到载波，然后再通过偏振复用器把X轴和Y轴光信号按偏振复用合并在一起通过光纤发送出去，从而实现了40/100Gb/s 在单光纤上的传输。

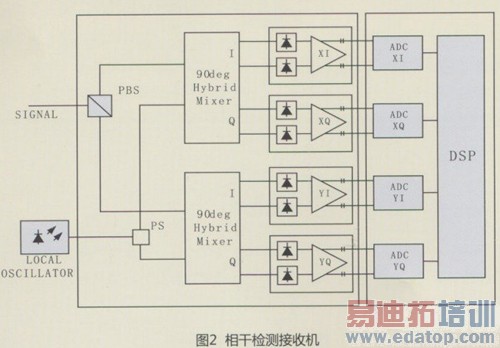

　　在接收端，与强度调制一一直接检测系统不同，相干光纤通信系统在光接收机中增加了外差或零差接收所需的本地振荡光源（LO），该光源输出的光波与接收到的已调光波在满足波前匹配和偏振匹配的条件下，进行光电混频。稍微改变本振激光器的光频，就可改变所选择的信道，因此对本振激光器的线宽要求很高。混频后输出的信号光波场强和本振光波场强之和的平方成正比，从中可选出本振光波与信号光波的差频信号。由于该差频信号的变化规律与信号光波的变化规律相同，而不像直检波通信方式那样，检测电流只反映光波的强度，因而，可以实现幅度、频率、相位和偏振等各种调制方式。
