光纤到户(FTTH)的设计与技术浅析

　　三、 光纤到户(FTTH)的技术分析

　　光纤到户主要采用的PON技术，PON是一种无源光网络点到多点的光纤接入技术，它由局端的OLT(光线路终端)、用户端的ONU(光网络单元)以及ODN(光分配网络)组成。一般其下行采用TDM广播方式，上行采用TDMA(时分多址接入)或WDMA(波分多址)方式，而且可以灵活地组成树型、星型、总线型等拓扑结构。所谓无"无源"，是指ODN中不含有任何有源电子器件及电子电源，全部由光分路器等无源器件组成，因此无需租用机房、无需配备电源，大大降低了客理维护的成本，同进也节省了大量光缆资源。

　　EPON传输原理：

　　EPON系统采用WDM技术，实现单纤双向传输(强制)

　　为了分离同一根光纤上多个用户的来去方向的信号，采用以下两种复用技术：

　　下行数据流采用TDM技术；

　　上行数据流采用TDMA技术。

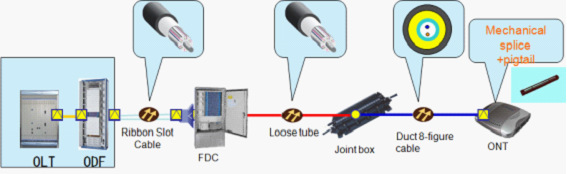

　　EPON系统连接图：

　　四、 光纤到户(FTTH)项目设计

　　该项目为位于深圳福田区核心位置市级商圈CBD广场项目，主要由一栋四十一层的写字楼，一栋七层的商业裙房和四层地下室组成。根据业务功能划分为写字楼和商业两大部分，其中地下四层至地上七层为商业，八至三十八层为写字楼出租部分。

　　根据项目需求，在该广场弱电子系统计算机网络系统中，商业部分网络设计采用三网合一的EPON光纤传输系统，直接光纤引至每商铺内，提供高速网络接口。EPON系统中局端设备OLT设于地下二层网络机房2内，通过主干室内12芯单模光纤连接至各楼层分光器(ODN)内，终端设备ONU提供语音及网络接口。

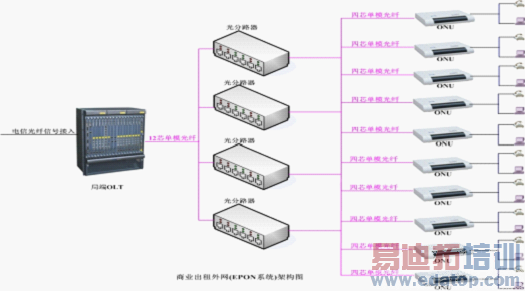

　　EPON网络系统图：
