如何克服多标准无线电基站发射机测试的挑战

录入:edatop.com     点击:

  下一代基站发射机和接收机不仅采用单一无线制式的多载波(MC)技术,并且引入了在单一发射机路径中的多种制式,这些对带宽提出了更宽的要求。例如,GSM、W-CDMA 和 LTE 多载波可以同时从一个多标准无线电(MSR)基站单元进行传输。蜂窝网络可以支持多种制式,这对于降低基站规模和成本而言十分重要。鉴于此,MSR基站将会从当前已部署的2/3G无线制式顺利而稳定地过渡到 3.9G(例如 LTE)、甚至是4G(例如 LTE-Advanced)技术。这对于网络运营商、服务提供商和消费者来讲是一个好消息。但采用 MSR 多载波配置使得对 MSR 基站发射机进行测试更具挑战。为确保 MSR 基站的顺利部署,有必要通过一种快速、高效的途径来应对测量挑战。

  新的要求

  当基站支持多个无线接入技术时,3GPP 第9版标准包含一系列有关 MSR 的文档(3GPP TS37 第 9 版),并对基站一致性测试提出了要求。这些文档覆盖了采用 3GPP 频分复用(FDD)制式(例如 LTE FDD、W-CDMA/HSPA 和 GSM/EDGE)和 3GPP 时分复用(TDD)制式(例如 LTE TDD 和 TD-SCDMA)的 MSR 多载波组合。接收机一致性测试类似于每个单制式的测试,而发射机一致性测试必须在 MSR 多载波分配情景下执行。

  当测试 MSR 多载波配置时,TS37 文档定义的射频要求指定了通道功率测量、误差矢量幅度的调制质量(EVM)、频率误差(计算过程与 EVM 相同)、杂散发射、工作频段残余辐射或频谱辐射模板(SEM)。在测试每个制式的每个载波时,要求对 ACLR、占用带宽(OBW)及各发射机路径之间时间同步进行测量。尽管在 MSR 多载波配置时对上述三种测量没有强制要求,但一些基站制造商仍然希望进行测试。这种测试需要贴近实际应用情景,覆盖被测基站所支持的全部制式,并可为用户提供出色的测试效率。

  执行频谱测量

  MSR 频谱测量与单制式测试极为相似,可通过信号分析仪或频谱分析仪(SA)的扫描分析功能,或矢量信号分析仪的快速傅立叶转换(FFT)分析来完成测量。扫描分析方式更加适合带外或通道外的测量(例如杂散发射、ACLR 和 SEM),因为频宽设置需要大于单载波测量所用的频宽。

如何克服多标准无线电基站发射机测试的挑战

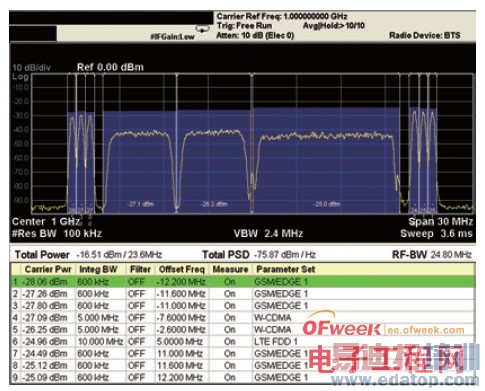

  图1 显示了根据 3GPP TS37.141 定义的 MSR 一致性测试来进行测量的载波通道功率的扫描频谱视图。在本例中,针对 MSR 的测量应用软件可扫描基于频谱仪的 MSR 通道功率测量,测量非常简单。或者,也可手动配置频谱仪的分辨率带宽(例如 100 kHz)进行扫描,带宽需要足够窄才可以区分 GSM 载波,同时可为每个感兴趣的载波添加一系列频带功率游标。

  图1. 使用在 X 系列信号分析仪上运行的 Agilent N9083A MSR测量应用软件来执行多载波通道功率测量。MSR 被测信号是 3GPP 测试配置 4c(TC4c)的一个示例,假设基站发射机的射频带宽为 25 MHz。它包括总计 6个 GMSK/8PSK 的载波(在射频带宽的最低和最高频偏上各有 3个载波)、2个 W-CDMA 载波和 1个 LTE FDD 10-MHz 载波。
