基于DS-lite的IP城域网向IPv6演进过渡方案研究

0 前言

随着互联网业务的快速发展，互联网号码分配授权委员会（IANA）及亚太互联网络信息中心（APNIC）可分配的IPv4公有地址已于2011年上半年分配完毕，各电信运营商所申请的IPv4公网地址也将陆续耗尽。但随着互联网的进一步发展和普及，尤其是移动互联网、物联网、云计算等各类新应用的迅速发展，IP地址需求将呈现快速增长趋势，且需求量巨大，电信运营商即将面临新增用户业务开放无IPv4地址可用的窘境。IPv6是下一代互联网的发展起点，它不仅解决了IPv4地址资源的枯竭问题，还将成为其他产业（如物联网、云计算等新兴互联网产业）发展的基础和支撑。

面对这一机遇，我国政府极为重视并积极推动相关的战略部署。2011年12月，国务院常务会议研究部署了加快发展下一代互联网产业的有关问题，明确了发展下一代互联网路线图，提出了2013年年底前开展IPv6网络的小规模商用及2014—2015年开展大规模部署和商用的工作目标。这一规划将加速我国IPv6及下一代互联网产业的发展步伐、提升我国在一系列新兴互联网产业中的国际竞争力。

从IPv4向IPv6演进是个复杂的系统工程，除涉及IP骨干网/城域网、移动网、业务平台、IT系统、终端等众多方面外，还将涉及到产业链各方博弈破局、投资保护、演进风险等诸多领域。

由于我国IP城域网设备种类繁多、使用年限不一、支持IPv6的程度参差不齐，因此演进难度会更大、过渡时间会更长，会在较长时期内处于IPv4和IPv6网络并存的状态。本文试从向IPv6演进较复杂的IP城域网出发，探讨基于轻型双栈（DS-lite）的过渡技术方案在IP城域网向IPv6演进中的部署和应用。

1 DS-lite技术简介

1.1 DS-lite技术原理

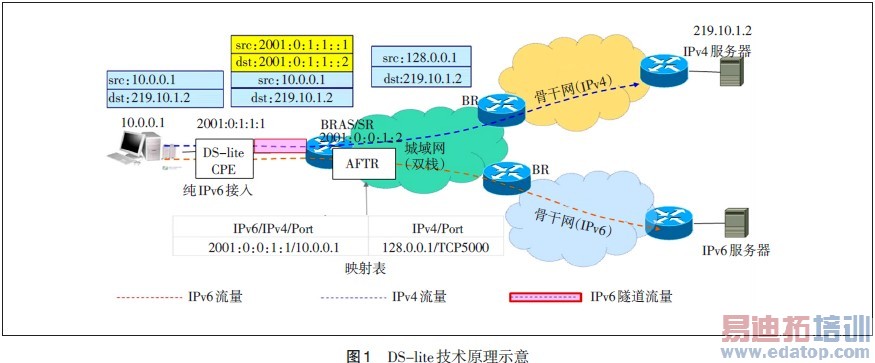

DS-lite是结合IPv4 in IPv6隧道和改进版的IPv4网络地址转换（NAT）（即以tunnel-id/IPv6地址为NAT表索引）技术，由地址族过渡路由器单元（AFTR）设备和B4基本桥接宽带单元（Base Bridge Broadband Element）设备（常为家庭网关或用户终端）协作完成IPv4和IPv6业务承载。DS-lite技术原理示意见图1 。

由图1可知，B4设备为支持DS-lite的路由型网关：对内开启动态主机配置协议（DHCP）v4系统功能，为内部终端分配私有IPv4地址（若B4为软终端，则固化私有IPv4地址）；对外根据点对点协议（PPP）发起向AFTR请求，AFTR通过远程用户拨号认证系统（RADIUS）认证后，利用DHCPv6系统为其分配IPv6地址，B4发起建立至AFTR的IPv4 in IPv6隧道。用户访问IPv4业务时，将通过家庭网关将IPv4流量封装到IPv6隧道中，传送至网络侧的AFTR设备进行解封装和NAT，实现业务访问；用户访问IPv6业务时，则直接通过Native IPv6网络实现。

1.2 DS-lite技术标准进展情况

目前，IETF已将DS-lite主体标准列入了工作组文档，相关配合标准也已进入了RFC（指互联网工程任务推进组织（IETF）的一个无限制分发文档）编辑队列或已成为工作组文档。有关厂商可参照相关文档研发符合DS-lite标准规范的产品，运营商也可参照相关文档对相应的业务流程及IT系统进行改造。DS-lite技术标准进展情况如下所述。

a） 主体标准。draft-ietf-softwire-dual-stack-lite-07已进入AD go-ahead等待状态。

b） 通过DHCPv6选项动态分配AFTR地址、域名，draft-ietf-softwire-ds-lite-tunnel-option-10已进入RFC编辑队列。

c） 通过Radius扩展属性下发AFTR地址、域名，draft-ietf-softwire-dslite-Radius-ext-02已成为工作组文档。

2 基于DS-lite的IP城域网向IPv6演进方案

2.1 IP城域网现状

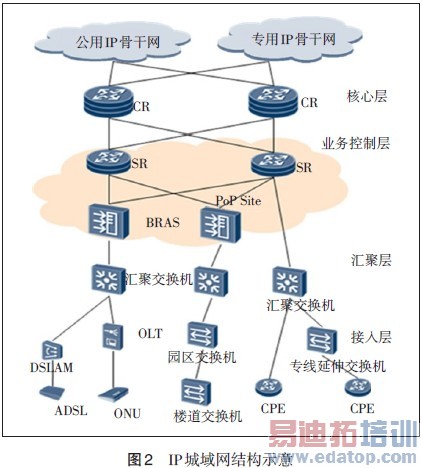

目前，国内各大运营商的IP城域网结构都很相似，主要包含核心路由、业务控制、宽带接入（含汇聚和接入）等3个层面。根据业务需求，各层面分别部署核心路由器（CR）、业务路由器（SR）、宽带远程接入服务器（BRAS）、汇聚交换机、接入交换机、 光线路终端（OLT）、光网络单元（ONU）等设备。IP城域网结构示意见图2。

a） 核心路由层。核心路由层主要负责高速转发城域网各类进出流量。出口路由器分别与公用IP骨干网（主要承载一般的互联网流量）及专用IP骨干网（主要承载运营商的自有业务流量，如虚拟专用网（VPN）、3G中继电路等）互联。此外，部分节点还可根据传输资源及业务规模等情况配置汇接路由器，以对城域网流量实施分片区汇聚。

b） 业务控制层。业务控制层主要实现对用户及流量的控制和管理。该层由SR及BRAS组成，并覆盖到主要汇聚节点，以提供更好的业务开放能力。

c） 宽带接入层。宽带接入层包含局域网（LAN）、数字用户线路（xDSL）、 吉比特无源光网络（GPON）、 以太无源光网络（EPON）等接入方式，以形成一个覆盖广泛、接入方式更多样的宽带接入网。

2.2 部署方案

DS-lite方案基于部署位置可分为分布式和集中式2种方案，其中：分布式旁挂BRAS/SR设备，集中式旁挂CR设备。基于设备形态又可分为独立式和嵌入式2种方案，其中：独立式整机功能专一，硬件实现DS-lite AFTR功能；嵌入式在BRAS/SR设备平台上开发，采用专用业务单板实现DS-lite功能，并可提供支持PPPoEv6/IPoEv6+DS-lite的单板来实现用户接入和DS-lite AFTR功能的集合。

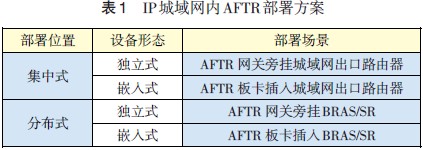

根据AFTR设备形态，结合不同的部署层面，AFTR在IP城域网内有表1所示的4种部署方式。

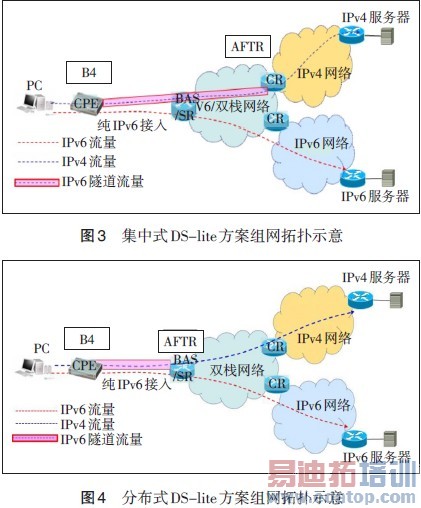

IP城域网部署DS-lite方案的组网拓扑如图3和图4所示。

由于目前与DS-lite相关的AFTR和B4设备还在不断完善中，因此建议在IP城域网部署中宜以不影响现有业务开展为前提，并遵循“控制风险，适度预留”的基本原则。

a） 初期AFTR以分布式部署为主，即：以业务片区为单元，在相应的BRAS/SR上插板（建议配置2块或多块AFTR板卡，实现1[∶]1或N[∶]1备份），并根据片区覆盖接入用户向IPv6迁移的意愿，对其用户端设备（CPE）进行改造或替换。

b） 随着AFTR及B4设备成熟度的提升及成本的下降，中后期可对不同的IP城域网选择合适的部署方案，如：大中型城域网仍以分布式插板部署为主，以独立AFTR设备外挂BRAS/SR设备为辅；小型城域网以集中式独立设备旁挂CR设备为主，以CR插板为辅。

c） 现阶段独立式AFTR设备暂不支持热备，通过成组配置实现冷备，也可在一定程度上提升部署网络的可靠性。不管是旁挂CR还是旁挂BRAS/SR部署，在AFTR设备配置上建议按成组冗余备份考虑，如：IP城域网2台CR上各旁挂1台AFTR、每台CR上旁挂2台AFTR，实现一主一备；IP城域网每台BRAS上旁挂2台AFTR，实现一主一备。

2.3 业务承载实现

IP城域网内承载的业务有IPv4和IPv6 2种。

2.3.1 IPv4业务流承载

B4开启DHCPv4功能，为内部终端分配私有IPv4地址，发起PPP认证，运营商网络通过Radius认证后，以DHCPv6协议下发用户IPv6地址，并可通过静态配置或DHCPv6等方式通告AFTR位置信息（IPv6地址）。B4发起建立至AFTR的IPv4 in IPv6隧道，封装出向IPv4数据流，数据包源地址为B4 WAN接口IPv6地址，目的地址为AFTR LOOPBACK接口IPv6地址，并解封装目的地址为B4 WAN接口IPv6地址的入向IPv6数据包。

AFTR建立至B4的IPv4 in IPv6隧道并执行NAT功能，即实现解封装目的地址为AFTR自身IPv6地址的出向IPv6数据包，对内嵌IPv4数据包执行IPv4-IPv4 NAT，并基于NAT会话表项对入向IPv4数据包执行IPv4 NAT转换，然后封装并通过隧道传送至B4。由于用户IPv4地址由用户自行分配，不同用户IPv4地址可能会相同，为避免冲突，AFTR内部维护的NAT表项与普通IPv4 NAT不同，增加B4的WAN接口IPv6地址以区分用户。

2.3.2 IPv6业务流承载

AFTR和B4间对IPv6流量执行Native转发。

从上述IPv4和IPv6业务流承载分析可知，在IP城域网内部署DS-lite后，可较好地实现IPv4单栈用户、IPv6单栈用户、双栈用户等通过隧道或直接转发的方式访问相应的IPv4和IPv6应用资源，满足各类互联网应用的承载需求。根据中国电信相关省份试点的反馈情况，目前IP城域网内已部署DS-lite AFTR设备的功能和性性可基本满足业务需求，DS-lite软/硬终端基本功能测试无发现问题，v4/v6网络资源下的聊天、游戏、网页、视频、点播等互联网业务及应用也基本正常，能支持SSL-VPN和L2TP-VPN等业务的开放。

2.4 地址分配及接入

2.4.1 地址分配

a） IPv6地址。需为CPE分配IPv6地址，地址格式不受限。

b） IPv4地址。CPE WAN侧的IPv4地址无需规划，可由用户自行分配。用户终端的IPv4私网地址由CPE进行分配。

2.4.2 终端接入

a） 硬终端接入。用户侧需提供支持DS-lite功能的路由型家庭网关B4，其中网关的WAN口支持PPP+邻居发现协议（NDP）+DHCP方式获得v6接口地址、家庭网络前缀、DNS、AFTR地址，建议采用有状态的DHCPv6；LAN口采用NDP/DHCP为v6终端分配v6地址，采用DHCPv4为v4终端分配私有v4地址和DNS、缺省网关地址。

b） 软终端接入。需安装定制化的DS-lite客户端软件，以配合桥接型网关实现接入。

2.5 相关路由及安全

对于IP城域网整体路由规划而言，3层路由主要承载在业务控制层设备及城域网出口设备上，对于CR和业务控制层设备BRAS/SR均建议开启双栈，以便视需要开启相应基于IPv6的路由进程。在现阶段对于IPv6建议由城域网出口CR兼作，IGP v6主要运行在城域网出口CR与v6化改造的BRAS/SR间。优选中间系统到中间系统（ISIS）v6多拓扑模式，实现在一个路由进程中IPv4 与IPv6的独立计算与独立转发，同时能够支持双栈路由器和IPv4路由器间建立邻接关系；EGP v6主要运行在城域网出口CR与骨干网核心路由器、专用骨干网PE路由器间。优选BGP4+，城域网出口CR对外宣告用户v6路由及v6 VPN路由，接收IPv6缺省路由或IPv6全路由。AFTR接口地址以任播（Anycast）方式通告到城域网路由域，以便B4能够接入就近的AFTR设备建立v6连接或IPv4-in-IPv6的隧道。

对于部署DS-lite的IP城域网安全规划而言，其关键网元在于AFTR。独立式的AFTR应关注非法访问连接、用户会话数超限、单设备宕机等安全隐患，嵌入式的AFTR在此基础上还应关注插板设备的整体安全特性是否满足要求。

a） 防止非授权用户。AFTR设备应提供某种方式确保只为已授权的用户提供服务，如AFTR设备必须支持根据授权用户的合法IPv6地址部署IPv6访问控制列表（ACL），以检查隧道封装的源地址。

b） 用户会话数限制。由于在DS-lite部署中，IPv4地址被大量用户复用。AFTR设备应能够限制每个用户的会话数量，以防止遭到DoS攻击，耗尽其公网IPv4地址和端口资源。

c） AFTR板卡及设备备份。在负载均衡的基础上，AFTR应具备一定的冗余备份机制，以防止某台设备或者板卡出现问题时能够较快地恢复服务。

2.6 相关支撑系统配合

部署DS-lite涉及DHCPv6协议、Radius交互、DNS协议与溯源，因此需要相关支撑系统的配合工作。

a） DHCPv6系统配合。为终端分配v6地址、Prefix、域名系统（DNS）v6地址和AFTR v6地址/完全合格域名/全称域名（FQDN）等参数，可以是独立设备，也可以是嵌入BRAS，但目前建议采用BRAS内嵌的方式来实现。

b） DNS系统配合。DNS必须升级支持双栈解析请求，具备A和AAAA记录，在DS-lite场景中，接受B4发送的v6 DNS解析请求。

c） AAA系统配合。需AAA系统进行相应改造以配合DS－lite部署后IPv6相关业务流程的支撑工作：通过协议拓展增加相关IPv6属性，至少包括RFC 3162和RFC 4818规定的7个IPv6属性：接入服务器的IPv6地址（NAS-IPv6-Address）、框定的接口ID（Framed-Interface-Id）、框定的IPv6前缀（Framed-IPv6-Prefix）、登录的IPv6主机地址（Login-IPv6-Host）、框定的IPv6路由（Framed-IPv6-Route）、框定的IPv6地址池（Framed-IPv6-Pool）、指定的IPv6前缀（Delegated-IPv6-Prefix）。在完成AAA相应改造的同时还需要BRAS相应的改造升级，以支持上述协议的拓展。

3 结束语

随着IPv4公有地址的耗竭，为了确保业务的持续发展，各大电信运营商都在着力推进IP网络从IPv4向IPv6演进的进程，并纷纷进行试点，包括DS-lite方案、NAT444方案等。但从目前试点情况来看，由于各种方案和标准都还在不断完善中，还都尚未定型，在演进过程中，具体究竟选用何种方案，需结合各运营商IP网络实际情况、用户发展状况、终端支持能力、标准技术成熟度、网络改造成本等因素综合考虑确定。

参考文献：

［1］ Dual-Stack Lite Broadband Deployments Following IPv4 Exhaustion［EB/OL］. ［2012-09-15］. http://tools.ietf.org/html/draft-ietf-softwire-dual-stack-lite-07.

［2］ Dynamic Host Configuration Protocol for IPv6（DHCPv6）［EB/OL］. ［2012-09-15］. http://www.alicn.cn/article/122769.html.

［3］ RADIUS Delegated-IPv6-Prefix Attribute［EB/OL］. ［2012-09-15］. http://wenku.baidu.com/view/a1de4 cf8aef8941ea76e05dc.html.

［4］ RADIUS and IPv6［EB/OL］. ［2012-09-15］. http://www.baidu.com/s?wd=rfc3162%A3%BARADIUS+and+IPv6&rsv_bp=0&rsv_spt=3&rsv_n=2&inputT=5571.

［5］ IPv6 Stateless Address Auto configuration［EB/OL］. ［2012-09-15］. http://wenku.baidu.com/view/359ca 523192e45361066f5b8.html.

作者：周振勇 来源：邮电设计技术
