100G大规模部署时机到来

　　软判决SD-FEC

　　10G NRZ在纠错前误码率为2x10-3(超强纠错编码纠错门限)时OSNR容限小于12dB，100G的PM-QPSK的纠错前误码率为2x10-3时的OSNR容限在15.5dB左右，也就是说采用相同能力的FEC，100G系统的传输距离只有10G系统的一半。因此需要更高效率的FEC技术来提高100G系统能力，也就是软判决SD-FEC。

　　在10G/40G系统，采用的硬判决FEC中，解码器判断信号的标准是在二进制的0和1之间进行选择的，这种编码模式丢弃了信号的一些统计特性。而软判决SD-FEC最大限度使用信号中包含的信息，会精细化分信号的判断标准。如图5所示，应用更丰富的采样信息来判断接收到的信号是"1"还是"0"。使用更多的采样信息，解码器可以提供更高的解码准确率以此提高系统性能。软判决FEC比硬判决FEC的净编码增益高2dB。

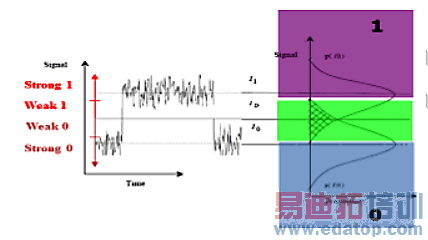

　　图5 软判决示意图

　　100G的PM-QPSK信号调整，选择了冗余度为15%~20%的软判决纠错编码技术（SD-FEC，线路速率接近126Gbps），净编码增益达10.5dB，100G B2B OSNR容限在13dB左右，基本达到了与10G相同量级的传输能力。

　　软判决SD-FEC可有效提高系统性能，但需要有高速ADC硬件来采样和高速DSP处理信号。100G接收器的高速ADC和DSP保证软判决SD-FEC技术的应用。

　　100G客户侧CFP模块

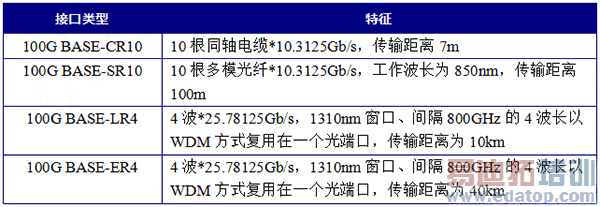

　　IEEE定义了100GE的速率为103.125Gb/s。IEEE和ITU-T定义了100GE的4种物理层接口(见下表)。

　　尽管10 x 10G的100GE客户侧相关标准还在讨论中，OIF定义了100G客户侧可热插拔光模块CFP类型有4波长（4*25G，100GBASE-LR4/ER4）和10波长（10*10G，100GBASE-LR10/ER10）。 其中100GBASE-LR4和100GBASE-LR10的CFP客户侧模块已广泛应用于高速路由器、交换机和WDM系统的Client侧。 100GE客户侧CFP模块采用光子集成技术（PIC），实现了小体积、低功耗。CFP模块原理参考图6。
