超大容量集群光交换技术解析

　　面对新要求与新挑战，未来传送网将向超大容量集群光交换和多层融合方向发展，光层将同时实现传输和交换，L0～L2完全融合，提升交换容量，减少O/E/O和电交换环节，降低成本，实现节能减排。

　　图3  未来传送网的演进趋势

　　2、全光交换解决方案

　　针对未来大容量光传送要求，华为提出全光交换解决方案，在边缘节点实现O/E转换，核心节点在光层实现子波长的动态线路交换，IP bypass到光层，降低核心路由器的容量和功耗，同时，OB(Optical Burst)通道可以实现和ODUk /VC通道相同的配置灵活度。

　　由光突发子波长交换和超大端口OXC构建超大容量的核心交换节点，可实现10P级别的超大容量交换，既支持未来全光交换网络，也兼容现有DWDM传送网。

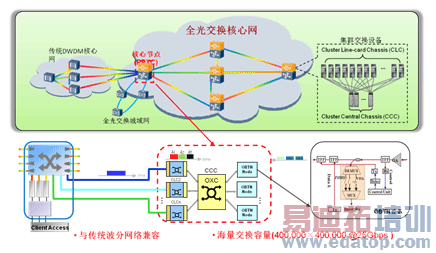

　　图4  超大容量核心光交换节点

　　3、PPXC-超大容量集群光交换技术

　　3.1 PPXC技术介绍

　　PPXC包括2大部分，第一部分叫做线路框（Cluster Line-card Chassis，简称CLC），第二部分叫做集中交换框（Cluster Central Chassis，简称CCC）。如图5(b)所示

　　线路框主要包括线卡和交换卡。交换卡主要用来进行线路框和交换框之间的互联。交换框是用来把多个线路框连接成集群的产品，其本身不是一个OTN交换机，而是一个非常快速的全光交换设备。

　　PPXC是一个多平面3级CLOS网络交换结构。其中，数据分发和汇聚位于线路框，第一级和第三级交换单元位于线路框，第二级交换单元位于交换框，PPXC交换阵列由多个交换平面所组成，交换平面之间是并行，没有依赖关系的，系统通过交叉配置算法来决定使用哪一个交换平面。PPXC交换结构如图5(a)所示。

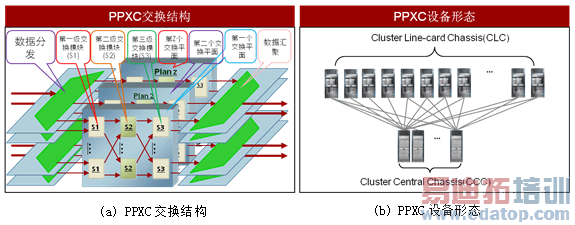

　　图5  PPXC交换结构与设备形态
