超大容量OTN交叉技术对100G网络的价值

　　1、OTN交叉技术发展

　　OTN交叉技术背景

　　随着OTN光传送网标准的不断成熟，支持的业务种类不断的丰富，从最初的只能支持SDH同步数字体系业务传送，发展为支持各种速率的以太网信号的透明传送，甚至能够支持灵活的支持弹性分组数据流业务，为此OTN标准引入了诸多技术改进：引入1.25Gbps级别的光数据单元ODU0颗粒以及时钟透明的编码压缩技术支持GE业务时钟透明传送；引入ODU2e颗粒支持10GE业务完全透明传送；引入ODU4颗粒支持100GE业务完全透明传送；以及基于现有的ODU3，引入时钟透明的编码压缩技术支持40GE业务时钟透明传送；与此同时，引入灵活的ODUflex颗粒，支持未来可能的各种客户业务以及分组数据流业务，所有这些标准增强特性很好的适应了客户业务的发展，大大提升了光传送网的业务适配性。随着技术的逐步成熟，OTN技术已经成为业界公认的下一代主流传送技术。

　　OTN电交叉调度系统是构成OTN光传送网络的关键部件，系统的主要功能单元包括3部分：

　　1）OTN支路单元：实现各种客户信号的接入和映射进入低阶ODUj容器；

　　2）ODU电交叉调度单元：实现ODUj管道的快速建立和拆除功能；

　　3）OTN线路单元：实现低阶ODUj容器的复接/解复接和线路传送功能。

　　OTN交叉调度技术关键能力

　　OTN电交叉调度单元需要实现时钟异步的各种速率的低阶ODUj透明管道的快速建立，其技术要求为：

　　1）按照波分干线容量要求，支持10T+以上的交叉容量；

　　2）为了适应未来带宽的快速增长，支持交叉容量的方便扩展；

　　3）支持所有类型的LO ODUj颗粒(j=0，1，2，2e，3，4，flex)调度；

　　4）支持所有LO ODUj颗粒全部容量的调度；

　　5）支持无阻塞LO ODUj交叉调度；

　　6）支持交叉单元的冗余保护，要求具备电信级可靠性。

　　2、超大容量OTN高速交叉技术

　　构建大容量OTN交叉系统

　　OTN高速电交叉系统主要包括OTN支路处理单元、ODU电交叉调度单元和OTN线路处理单元，如下图1。

　　1）OTN支路处理单元，实现客户信号接入及适配到LO ODU，以及交换网接口适配处理功能；

　　2）ODU电交叉调度单元，实现背板接口处理以及ODU管道路径的任意调度功能；

　　3）OTN线路处理单元，实现彩色波长转换功能、OTUk线路接口处理功能，包括FEC编解码、HO ODU的复接及解复接功能，以及交换网接口适配处理功能。

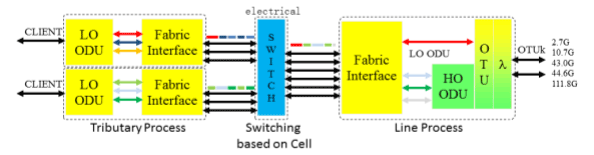

　　图1 OTN高速电交叉系统框图
