100G性能监测

　　如图1所示，Rn参考点在数字信号处理之后纠错解码之前，采用Rn参考点纠错前误码率（Pre-FEC BER）而不是R点OSNR作为100G传输性能的评价指标实际上就是考虑到各厂家信道均衡能力的差异。

图2：OSNR指标无法体现光信号传输过程中相位噪声的影响

　　OSNR作为光传输性能的一个重要评价参数在2.5G/10G/40G WDM系统中获得广泛应用。考虑到非线性效应的影响，OSNR已无法全面描述带有相位调制的100G光信号性能。相对于40G相位调制（DPSK、DQPSK）系统而言，100G非线性效应的影响更为突出，需要同时考虑强度噪声和相位噪声的影响。如图2所示，在两个圆半径相同且强度噪声一致的情况下，二者的OSNR完全相同，但其传输性能却因非线性的影响相差甚远。因此在100G系统中，OSNR指标可以继续沿用作为以评估系统强度噪声的影响，但不能完全依赖OSNR来衡量系统整体传输性能。

　　实际上囿于特殊调制格式的限制，100G无法采用以往10G/40G方法在线监测OSNR性能。首先100G频谱较宽，不适合采用类似10G在线监测法；其次由于100G采用了偏振复用技术，不适合采用类似40G在线监测法。目前设备厂商都积极开发新技术实现100G的在线OSNR监测，比较典型的是采用副载波调制的方式模拟估算OSNR值，其测试精度在1.5dB左右。由于基于副载波调制的方式需要在发射机对光信号进行额外的调制，会引入噪声和信号损伤，影响100G的传输性能。烽火所采用的数字DLI相干OSNR在线检测技术则不对干扰载波信号，且对光信号调制格式透明，测试精度小于1dB。

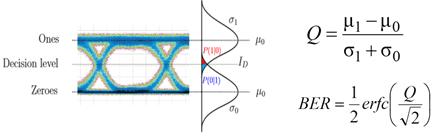

图3：Q的定义及其与BER的对应关系

　　如图3所示，Q值被定义为在接收机最佳判决点判决电路的信噪比，是接收机对光信号检测载波符号恢复后的电性能指标，与BER通过余补误差函数一一对应，以根据系统传输的纠前误码率（Pre-FEC）来推导。Q值可以比较全面地反应收发机之间光传输性能，但由于其为系统整体传输指标，无法具体描述链路运行状况，对网络运维价值有限。考虑到光功率和Q值均可在线监测，两者配合使用可以满足运维要求。一旦线路调试完毕，各监测点光功率的变化即可完全反映系统运行状况。当监测到各传输通道Q值劣化后，追踪各监测点光功率变化即可定位线路问题。
