LTE时代的PTN演进:10GE和40GE技术在城域传送网中的应用
PTN 40GE和PTN 10GE叠加方案技术比较
LTE初级阶段,承载网络汇聚层带宽需求将超过20G,中后期汇聚层带宽需求则增长到接近40G。从技术角度看,PTN 10GE叠加组网存在的问题较多。采用10GE叠加方案,核心层L3 VPN节点之间涉及到多个10G链路的捆绑,Hash算法会导致乱序问题,链路的带宽利用率较难保持均衡,容易发生拥塞;而40GE方案不存在此问题,40GE方案较10GE叠加方案,具有带宽使用效率高、故障点少、网络可靠性高、业务时延小等特点。
PTN 40GE和PTN 10GE叠加方案成本比较
PTN 40GE方案,可以满足全业务初期需求,不需OTN下沉到汇聚层,单独通过PTN网络进行基站回传、大客户专线、OLT上行等业务的统一承载。如果采用10GE PTN叠加方案,则PTN网络可以只进行基站回传、大客户等高价值业务的承载,同时建设OTN网络进行PTN和固定宽带业务的承载,本方案网络容量超前发展,满足长期业务发展需求。

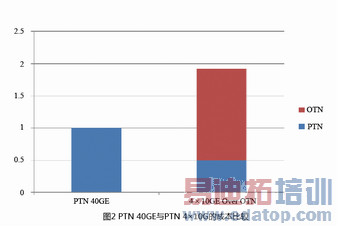

40GE方案核心、汇聚层端口数量比较少,配置相对简单。10GE叠加方案端口多,业务配置工作量相对较大、较复杂。按照常规模型进行成本计算,每个接入环8个节点、每个汇聚环6个节点,每个汇聚节点带2个接入环,汇聚环按照1/3比例对PIR(Peak Information Rate)进行收敛。根据业界设备成本综合考虑,两种方案中,PTN 40GE方案相比PTN 4×10GE over OTN方案更具备成本优势(见图2)。随着PTN 40GE技术的规模商用,其成本优势将更加明显。
PTN 40GE方案的应用场景
对于投资敏感地区,可以考虑通过引入PTN 40GE进行2G/3G/LTE、WLAN、OLT上联、大客户等业务的综合承载,充分发挥PTN广覆盖、低成本的优势;后期随着宽带业务、大客户业务的进一步发展,在业务密集区域适当建设OTN满足业务带宽需求。此方案分步实施,具有投资小、收益高的特点。
随着3G/LTE网络的大规模部署及多业务发展战略的推进,无线宽带化趋势越来越明显,IP化业务的承载需求成为主导,对承载网的技术构架、承载效率、调度灵活性、成本和服务质量等提出了新的要求。到LTE阶段,基站带宽需求将达到GE量级,承载网接入将采用10GE组环,而PTN 40GE技术刚好满足了汇聚环带宽进一步增加的需求。
