LTE时代的PTN演进:10GE和40GE技术在城域传送网中的应用

录入:edatop.com     点击:

  移动通信网消息,随着移动互联网、高清视频等业务的高速发展,网络带宽压力越发明显,网络容量成为未来业务发展的挑战之一。城域PTN网络主要以承载基站回传业务为主,其最大的带宽压力表现在LTE业务的承载,现有PTN网络将不足以支撑未来LTE业务发展的带宽需求。进一步提升PTN网络带宽已经成为不可回避的问题。我们通过对未来LTE业务带宽需求的定量分析,针对PTN网络汇聚和接入层提出可行的带宽提升方案。

  LTE对城域传送网的带宽需求

  PTN在现网已经得到了广泛应用,其优势主要体现在IP化基站、大客户专线等小颗粒业务的灵活接入和汇聚。随着3G和LTE基站的进一步规模部署,PTN网络容量需求进一步增大,现网采用的接入层GE、汇聚10GE的组网模型,已不能满足未来实际业务需求。

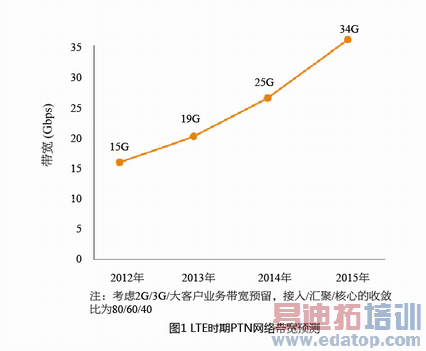

  LTE典型单基站带宽需求达到均值80M,峰值320M,基站与接入层PTN采用GE光口对接,相对于GSM与TD-SCDMA时代的带宽需求以及E1/FE的接口配置,有了数量级的跨越。接入层需要根据实际业务需求选择GE或者10GE组网,业务密集地区PTN接入环也将由现在的GE环过渡到10GE环。PTN汇聚层带宽需求在LTE部署初期就将突破现网10GE端口的极限,中后期将达到30G左右带宽需求,10GE汇聚环已经难以为继。LTE时期PTN网络带宽预测如图1所示。

图1

  PTN 40GE技术提升城域汇聚层网络容量

  针对未来LTE业务的大带宽需求,可以采用在现网10GE汇聚层环基础上继续叠加10GE系统的方案,或者直接采用PTN 40GE接口技术进行组网。PTN 40GE方案可以满足未来无线、大客户等高价值业务回传带宽需求,端到端采用PTN技术组网,可以不用叠加OTN网络,组网单一,对业务质量保证效果更好,实际维护更简单;如果采用PTN 10GE叠加方案,考虑到光纤资源利用等问题,一般会叠加OTN网络以节省光纤,相对网络性能指标稍差,实际维护更复杂。两种方案各具优势,实际应用应该从技术可行性、成本、网络演进等因素进行综合考虑。
