探究100G节能基因

　　移动通信网消息，根据国际能源机构（IEA）的统计，近10年来全球能源消耗上升73％，二氧化碳排放增长了79％，能源的消耗导致了温室效应和一系列的自然灾害。为了企业的可持续发展，主流运营商、设备商先后启动节能减排计划，应对能耗挑战。100G也不例外。

　　如火如荼的100G已具备商用条件，然而要实现大规模部署还需要解决一些挑战。这主要是因为100G技术实现机理复杂，光接收机需要使用相干接收和DSP处理，关键芯片没有ASIC化，导致整个100G系统的功耗较高。当100G单板功耗值达到280W左右时，才能和10G能效比相当。因此，如何降低100G系统的功耗，提供绿色低碳的解决方案，就成为业界关注的热点话题。

　　本文将从ASIC、光模块、电源等方面进行分析，探究目前主流的降低100G系统功耗的实现方案。

　　基因一：持续提升ASIC工艺

　　目前，业界主流的波分设备商纷纷自主研发ASIC芯片，并通过芯片制程的提升来降低芯片的功耗，为OTN系统降功耗打下基础。100G系统的设计也一直紧跟芯片工艺改进的步伐并享受升级带来的巨大节能收益，通过改进ASIC的工艺，100G业务单板的节能成果显著。

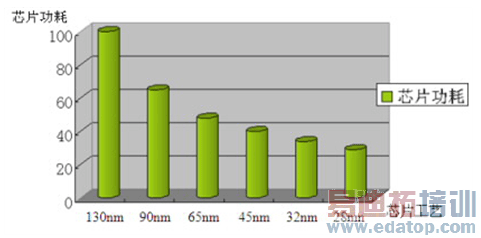

　　通过图1的数据可以发现，目前已经成熟使用45nm工艺，相对130nm工艺能使门电路功耗降低50%；未来ASIC设计达到28nm时，100G系统的功耗还会大幅下降，达到甚至优于当前的10G 单位比特功耗水平。

　　图1 ASIC工艺改进节能效果

　　基因二：降低光模块功耗

　　在100G系统中，光模块的功耗也占有相当大的比例，因此降低光模块的功耗，也具有重要意义。

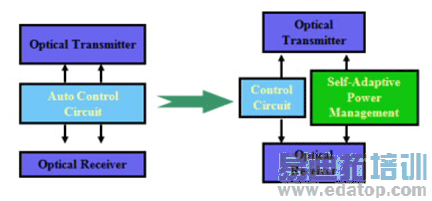

　　光模块主要通过采用自适应电源管理技术，对模块关键功耗芯片的工作状态进行动态调节，能有效降低处于待机状态模块的功耗最大可达60％。

　　图2 光模块电源管理优化
