OTN助力100G高效传送

作者1：高亢，中国移动通信集团天津有限公司，传输维护中心

作者2：刘以莉，中国移动通信集团天津有限公司，传输维护中心

作者3：闻啸，中国移动通信集团天津有限公司，传输维护中心

作者4：米娜，中国移动通信集团天津有限公司，传输维护中心

100G是传送管道的一项重大技术革命，2010年开始全球各大电信运营商纷纷试水100G，2012年100G网络已经进入实质性部署阶段，在未来可见的5~10年内100G都将成为业界主流的传送技术。

OTN是继SDH和WDM之后出现的传送技术，OTN在单一架构下整合了光层与电层，提供了适应IP的更大的基本调度颗粒ODUk,用新的封装映射复用机制和全面OAM管理能力搭建了一个完整的技术体系。通过近些年不懈的技术探索和工程实践，OTN标准日臻成熟，OTN产品不断升级换代，OTN网络遍地开花。统计数据显示2008年后全球新建传输网络的70%以上采用OTN技术，中国市场对于OTN的应用更加广泛，国内三大运营商干线网络、本地网、城域网主流建网模式均为OTN。

对于100G时代，OTN的关键作用更加凸显，OTN+100G这对黄金组合可提供多种业务颗粒的接入与整合、灵活的调度、完善的保护、便捷的业务规划等诸多优势。

多业务使OTN成为100G必然选择

受视频、OTT、IPTV、大客户专线等业务的驱动，网络带宽爆炸式增长，对传送网带宽提出了更高的要求，驱动了波分单波100G线路带宽的出现。但从实际的组网场景看，纯100G业务端口需求并非主流应用，其主要存在于国干、省干IP网出口与100G路由器对接的场景。

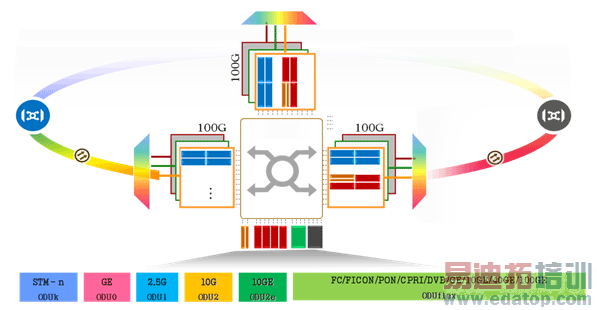

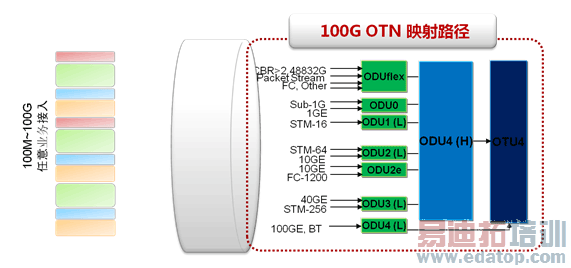

我们分析发现，实际大量的业务接口需求仍以GE、2.5G、10G、40G、FC等低、中速颗粒为主而非100G。这样通过OTN线路侧100G提高整网带宽容量，支路则根据实际接入的业务颗粒灵活配置，最终通过OTN交叉封装进统一的OTU4中进行线路侧长距传输，这样不仅可提供灵活的业务的接入，而且通过颗粒的整合可大幅提高波道利用率40%以上，极大的节省了运营商投资。当线路容量提高到单波100G后，支线路带宽比相比10G波分系统提高10倍，达到100:1的带宽比甚至更高，这样更趋近于SDH的支线路比值，也更适合采用OTN技术建网。

另一方面，目前基于支线路合一的TMUX单板类似有限、业务单一，主流仅有10*10G的单板类型，业务种类单一且配置非常不灵活，对于FE、GE、2.5G、40G等业务更是无法接入。

100G对大容量交叉设备提出更高要求

10G波分单方向系统容量800G，40G波分单方向系统容量3.2T，100G波分单方向系统容量大幅增加到8T，尤其在波分网络逐步由环形组网向MESH组网演进后，单节点方向会增加到3个以上。

以单节点三个方向计算，极限交叉容量需求达到32T，如果按照30%的业务上下计算交叉容量也将达到9.6T。面对这样的带宽需求，原有业界主流的5T左右OTN交叉容量已经明显不能满足业务的交叉调度需求，目前以华为为代表的设备厂家已经推出了超20T的大容量交叉设备，未来可通过升级提供大于50T的交叉容量，以更好的满足100G系统的需求。

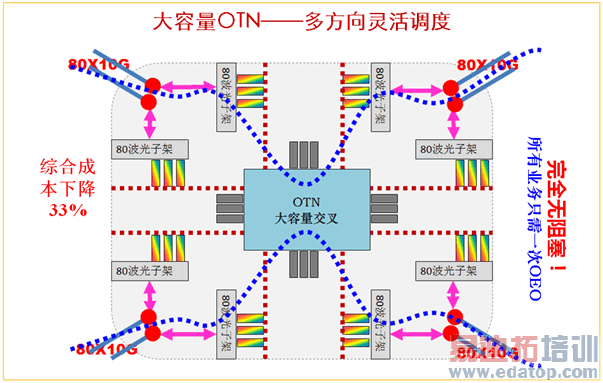

大容量OTN助力100G调度灵活、规划简单

大容量交叉系统具有便于业务规划，避免小容量设备跨子架连接带来的投资增加、级联带宽出现瓶颈等问题。OTN系统不具备跨子架交叉的能力，当单子架接入、交叉容量较小时，不能满足业务落地需求时需要通过增加新子架来完成业务接入，这样由于业务的不确定性及备波需要就会有跨子架的调度需求，进而产生在多套子架间采用N块线路单板做级联的方案，不仅占用的子架槽位、增加了规划难度而且会使建网成本随级联带宽需求而大幅增加。

对于大节点的OTN规划，更凸显出大容量OTN的优势，当节点方向多业务流向不确定时，中小容量的OTN规划往往只能按照大致的业务流向来对应子架归属，但常常还会出现不同子架间互通业务的需求，最终将导致业务规划混乱，不易维护的特点。而大容量OTN可满足单子架全业务的上下，不存在此问题，极大的降低了业务规划难度。另外，在线路提升至100G后，在中小容量OTN子架内会更容易产生接入与线路容量无法100%匹配的问题，如线路还剩余带宽，而接入侧已无槽位可用的问题，出现带宽碎片，在一定程度上浪费了系统容量与投资。

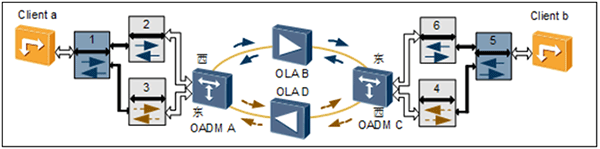

基于OTN电层的SNCP保护

对于电信级网络来说，50ms保护倒换是ITU-T规定的标准倒换时间，超过50ms可能就会导致某些业务的体验变差、甚至是业务中断，因此基于ODUk的SNCP保护成为多数运营商对于重要业务进行保护的首选，相比光层保护可提供更快的保护倒换速度及减少光层保护带来的复杂度。

作为运营商重要收入之一的大客户专线业务对保护倒换时间更是有严格的要求，随着大客户专线业务竞争的全面化，各运营商更是把基于电层的SCNP保护作为承载大客户业务的首选保护方式。目前中国移动国干、省内均采用SNCP作为重要业务的保护首选，中国联通专门建设了国干OTN网络用来承载大客户业务，中国电信也在国干上开始逐步考虑引入基于OTN交叉机的SNCP保护大客户业务。

OTN经过多年的发展，已经成为全球建设的主流方案，在100G时代对于OTN的需求更是提高到前所未有的高度。对于大容量交叉设备的需求从未停步，从OTN刚刚产生的百G级别交叉容量到最新推出的十T级别容量OTN设备已经开始商用，未来将通过带宽提速、OTN集群等方案使交叉容量进一步提高，将更好的满足100G乃至400G/1T时代需求。
