以太网专线业务开通测试技术

录入:edatop.com     点击:

    随着国际组织城域以太网论坛MEF对以太网专线业务模型、业务属性、业务评价等各个技术层面概念定义的明确化,各运营商已经对Carrier Ethernet接入技术有了更加系统、全面的认识,并思考如何结合这类技术应用到自己网络的专线部署、开通、测试中以提高自己的业务规范能力和服务效率。随着各大运营商全球网络覆盖能力增强和国际网络运营经验的积累,国际以太网专线也逐渐升级部署,高品质以太网专线业务应用越来越广泛。

    瑞斯康达以太网专线能够为运营商提供自动部署和业务开通测试报告,不仅提供运营商部署效率,节约运维成本,并且能够对特定用户L1-L4层业务流做SLA监控和高密度的KPI数据采集,为运营商的最终用户提供高质量的性能指标监控服务报告。设备管理软件和服务管理软件从两个维度全面展现全网设备和服务运营状态。本文重点介绍专线开通测试技术,即Y.1564测试技术。

1 ITU-T Y.1564技术

    Y.1564是ITU-T组织定义的以太网专线服务开通测试的方法,吻合了运营商在部署以太网专线时关心的主要网络指标,在带宽、时延、抖动、丢包率做出了专业的评价计算标准。Y.1564分为配置测试和性能测试,区分色盲模式和色敏模式,可多服务并行测试。

    配置测试的特点是测试时间短,带宽测试步骤如下图所示:

\

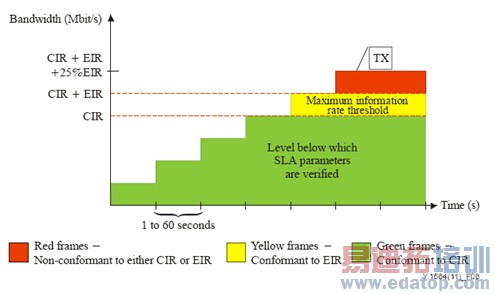

图1:摘自ITU-T Y.1564标准

    测试流分6步阶梯式模拟不同速率的业务流测试出CIR、EIR是否正确,测试时间可配置、测试流采用单一帧长流或者混合帧长流可配置。时延、抖动、丢包率利用对端智能环回技术环回业务测试流实现。

\

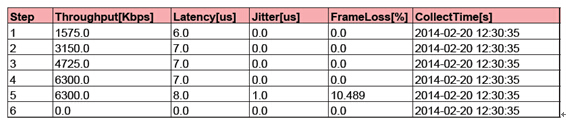

图2:摘自瑞斯康达CE系列交换机Y.1564配置测试测试报告

    性能测试是开通测试结束后做的较长时间内的测试时,主要测试专线是能按照预期的KPI合法范围长期工作,针对EVC中各类服务等级的业务给出测试指标,便于运营商查看网络专线服务的运营状态。

\

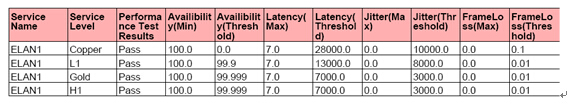

图3:摘自瑞斯康达CE系列交换机Y.1564性能测试测试报告

2 瑞斯康达专线开通测试技术优势

    瑞斯康达CE系列交换机完全覆盖Y.1564的功能,强大的硬件设计省去了必须要在测试端点使用测试仪的要求,并结合MEF标准增强了业务开通测试的特性,体现了瑞斯康达交换机在以太网专线业务测试技术上的优势。

    第一, 支持64条EVC并行测试

    Y.1564支持并行服务测试,瑞斯康达CE系列交换机满足64条EVC并行测试。支持基于EVC或者EVC+CoS的业务测试,满足运营商多条以太网专线迅速开通测试的容量需求。基于点到多点的E-LAN模型的测试,支持指定源节点到目的节点的测试。

    第二, 支持MEF关于开通测试的标准配置指标和评价指标

    瑞斯康达CE系列交换机满足MEF提出的PT(性能测试等级阈值)、MI(运营商维护窗口)、Availability(服务可运行)指标的配置和使用。

    PT是用于描述专线所跨的网络范围,瑞斯康达交换机满足MEF提出的基于不同的网络范围设置不同的KPI阈值标准:

\

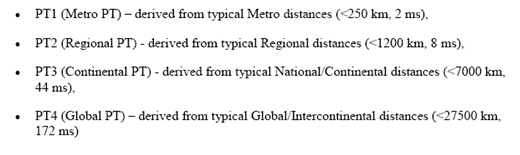

图4:摘自MEF标准

    MI是从运营商运维角度考虑,指定某个时间窗口用于运营商专线业务排障或者业务升级使用。

    Availability是MEF基于运营商对网络可用性给出的一个综合指标。

    第三, 支持基于专线服务的网管部署、开通、监控

    瑞斯康达NVIEW统一网管平台支持基于运营商对E-LINE/E-LAN/E-TREE/E-ACCESS模型的自动部署、开通测试、监控SLA功能,从设备管理、用户管理、服务管理三个维度全面展示专线服务的状态,为运营商及最终用户提供直观的访问途径,确保满足运营商的运维需要和最终用户的访问查询需要。

   来源:C114中国通信网
