DWDM技术原理及发展趋势

录入:edatop.com     点击:

  1、DWDM基本概念

  DWDM(Dense Wavelength Division Multiplexing)密集波分复用技术是在波长1550nm窗口附近,在EDFA能提供增益的波长范围内,选用密集的但相互又有一定波长间隔的多路光载波,这些光载波各自受不同数字信号的调制,复合在一根光纤上传输,提高了每根光纤的传输容量。这些光载波的波长间隔为0.4~2nm,如图4所示。

DWDM技术原理及发展趋势

  图4  DWDM载波波长间隔

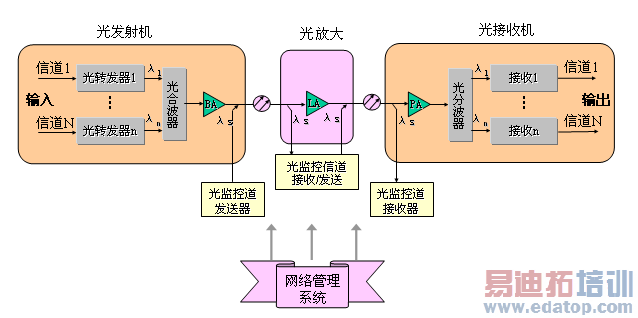

  DWDM设备通常由五部分组成,如图5所示。

DWDM技术原理及发展趋势

  图5  DWDM系统组成

  2、DWDM的特点和优势

  (1)充分利用光纤的带宽资源,传输容量巨大

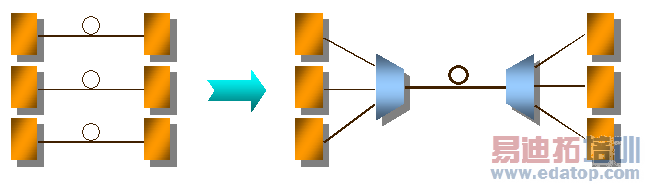

  DWDM系统中的各波长相互独立,可透明传输不同的业务,如SDH、GbE、ATM等信号,实现多种信号的混合传输。如图6所示,多个光信号通过采用不同的波长复用到一根光纤中传输,每个波长上承载不同信号,在一根光纤中传输,大大提高了光纤容量,极大的节约了光纤资源,降低线路建设成本。

DWDM技术原理及发展趋势

  图6  DWDM传输容量巨大

  (2)超长的传输距离

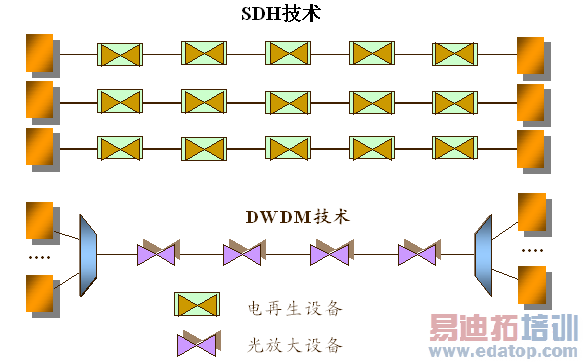

  利用掺铒光纤放大器(EDFA)等多种超长距传输技术,可以对DWDM系统中的各通路信号同时放大,实现系统的长距传输。

DWDM技术原理及发展趋势

  DWDM的超长距传输

  (3)平滑升级扩容

  由于DWDM系统中的每个波长通道透明传输数据,不对通道数据进行任何处理,因此,扩容时,只需增加复用光波长通路数即可,方便易行。
