DWDM技术原理及发展趋势
3、DWDM在传输网中的定位
DWDM是一种能在一根光纤上同时传送多个携带有信息(模拟或数字)的光载波,可以承载SDH业务、IP业务、ATM业务。只需通过增加波长(信道)实现系统扩容的光纤通信技术。它将几种不同波长的光信号组合(复用)起来传输,传输后将光纤中组合的光信号再分离开(解复用),送入不同的通信终端,即在一根物理光纤上提供多个虚拟的光纤通道,我们也可以称之为虚拟光纤。DWDM在系统中的位置如图2所示。

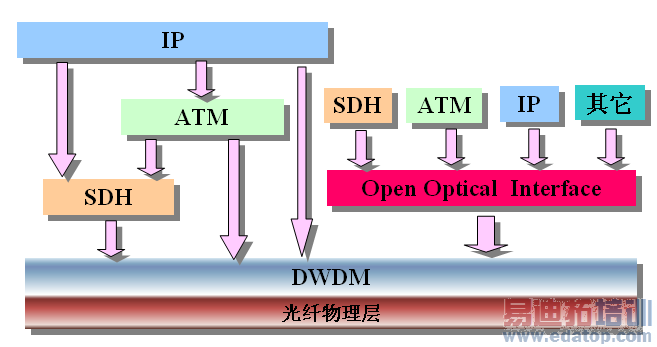

图2 DWDM在系统中的位置
二、WDM的相关定义
WDM 波分复用(WDM,Wavelength Division Multiplexing)是指,在1根光纤上承载多个波长(信道)系统,将1根光纤转换为多条"虚拟"纤,每条虚拟纤独立工作在不同波长上。由于WDM系统技术的经济性与有效性,使之成为当前光纤通信网络最广泛使用的光波复用技术。
WDM通常有3种复用方式,即1310nm和1550nm波长的波分复用、粗波分复用(CWDM)和密集波分复用(DWDM)。
(1)1310 nm和1550 nm波长的波分复用
这种复用技术在20世纪70年代初时仅用两个波长:1310nm窗口一个波长,1550nm窗口一个波长,利用WDM技术实现单纤双窗口传输,这是最初的波分复用的使用情况。
(2)密集波分复用(DWDM)
简单的说,DWDM技术是指相邻波长间隔较小的WDM技术,工作波长位于1550nm窗口。可以在一个光纤上承载8~160个波长。主要应用于长距离传输系统。

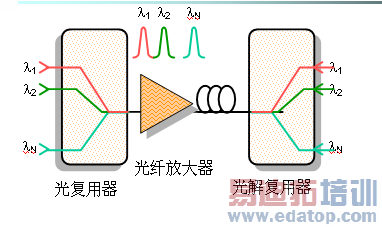

图3 DWDM系统示意图
(3)粗波分复用(CWDM)
CWDM技术是指相邻波长间隔较大的WDM技术,相邻信道的间距一般大于等于20nm,波长数目一般为4波或8波,最多18波。CWDM使用1200nm ~1700nm窗口。
CWDM采用非制冷激光器、无光放大器件,成本较DWDM低;缺点是容量小、传输距离短。因此,CWDM技术适用于短距离、高带宽、接入点密集的通信应用场合,如大楼内或大楼之间的网络通信。
