DWDM技术原理及发展趋势

　　一、DWDM技术的产生背景

　　1、光网络复用技术的发展

　　通信网络中，包括多种传输媒介，如双绞线、同轴线、光纤、无线传输。其中，光纤传输的特点是传输容量大、质量好、损耗小、保密性好、中继距离长等。

　　随着信息时代宽带高速业务的不断发展，不但要求光传输系统向更大容量、更长距离发展，而且，要求其交互便捷。因此，在光传输系统中引入了复用技术。所谓复用技术是指利用光纤宽频带、大容量的特点，用一根光纤或光缆同时传输多路信号。在多路信号传输系统中，信号的复用方式对系统的性能和造价起着重要作用。

　　光纤传输网的复用技术经历了空分复用（SDM）、时分复用（TDM）到波分复用（WDM）三个阶段的发展。

　　SDM技术设计简单、实用，但必须按信号复用的路数配置所需要的光纤传输芯数，投资效益较差；TDM技术的应用很广泛，如PDH、SDH、ATM、IP都是基于TDM的传输技术，缺点是线路利用率较低；WDM技术在1根光纤上承载多个波长（信道），使之成为当前光纤通信网络扩容的主要手段。

　　在过去20年里，光纤通信的发展超乎了人们的想象，光通信网络也成为现代通信网的基础平台。光纤通信系统经历了几个发展阶段，从70年代末的PDH系统，90年代中期的SDH系统，以及近来风起云涌的DWDM系统，乃至将来的智能光网络技术，光纤通信系统自身正在快速地更新换代。

　　波分复用技术从光纤通信出现伊始就出现了，80年代末、90年代初，AT&T贝尔实验室的厉鼎毅（T.Y.Lee）博士大力倡导波分复用（DWDM）技术，两波长WDM（1310／1550nm）系统80年代就在美国AT&T网中使用，速率为2×1.7Gb／s。但是到90年代中期，WDM系统发展速度并不快，主要原因在于：

　　（1）TDM（时分复用）技术的发展，155Mb／s-622Mb／s-2.5Gb／s TDM技术相对简单。据统计，在2.5Gb／s系统以下（含2.5Gb／s系统），系统每升级一次，每比特的传输成本下降30％左右。正由于此，在过去的系统升级中，人们首先想到并采用的是TDM技术。

　　（2）波分复用器件还没有完全成熟，波分复用器／解复用器和光放大器在90年代初才开始商用化。

　　DWDM发展迅速的主要原因在于：

　　（1）TDM10Gb／s面临着电子元器件的挑战，利用TDM方式已日益接近硅和镓砷技术的极限，TDM已没有太多的潜力可挖，并且传输设备的价格也很高。

　　（2）已敷设G.652光纤1550nm窗口的高色散限制了TDM10Gb／s系统的传输，光纤色度色散和偏振模色散的影响日益加重。人们正越来越多地把兴趣从电复用转移到光复用，即从光域上用各种复用方式来改进传输效率，提高复用速率，而WDM技术是目前能够商用化最简单的光复用技术。

　　（3）光电器件的迅速发展。1985年英国南安普顿大学首先研制出掺饵光纤放大器。1990年，比瑞利(Pirelli)研制出第一台商用光纤放大器（EDFA），EDFA的成熟和商用化，使WDM技术长距离传输成为可能。

　　从技术和经济的角度，DWDM技术是目前最经济可行的扩容技术手段。

　　2、光通信发展的三个阶段

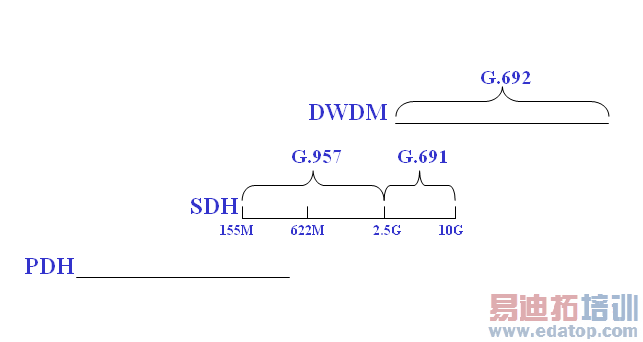

　　传统的光纤传输技术，经历了准同步数字体系（PDH）、同步数字体系（SDH），和波分复用（WDM）三个阶段，如图1所示。

　　图1  光通信发展的三个阶段

　　以下将简要介绍PDH、SDH到DWDM的发展过程，以及各种技术的接口规范。
