6、40G及100G的光纤信道损耗要求及设计建议

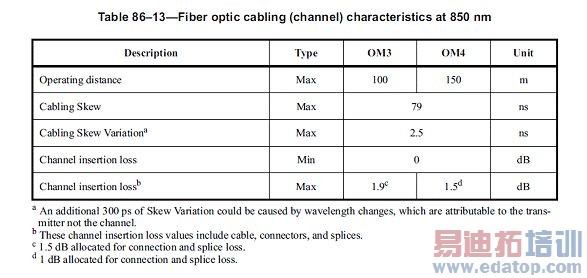

以下图片摘自40G、100G光纤以太网标准IEEE 802.3ba,该标准于2010年正式发布,定义了多模光纤及单模光纤系统传输40G和100G以太网的规范,OM3和OM4多模光纤系统传输40G/100G的信道损耗最大值分别是1.9dB和1.5dB, 另外的区别就是OM3可以支持40G/100G最远距离100米,OM4可以支持40G/100G最远距离150米。
除了信道损耗之外,IEEE 802.3ba标准还定义了40G/100G光纤链路损耗中关键的总的连接器损耗极限值。对OM3光纤信道,总的连接器损耗最大1.5dB;
对OM4光纤信道,总的连接器损耗最大1dB。

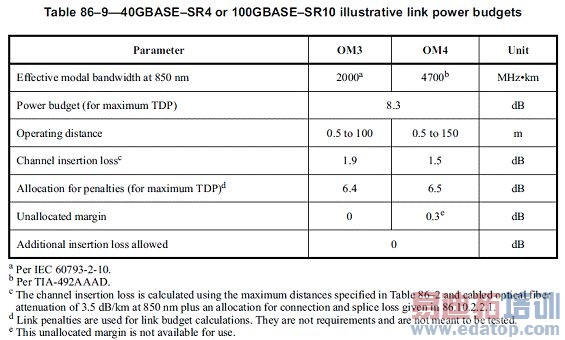

数据中心内绝大多数的机柜至机柜间的40G/100G信道长度都在100米范围之内,而在100米之内OM3和OM4光纤系统性能可以视为一致,因此1.9dB的信道损耗极限和1.5dB的连接器损耗极限就是我们设计40G/100G光纤主干损耗的重要依据。从标准给出的损耗数据我们也可以看出,在高速的数据中心光纤信道里端到端的布线连接损耗,关键部件已不再是光纤本身而是连接器的部分。

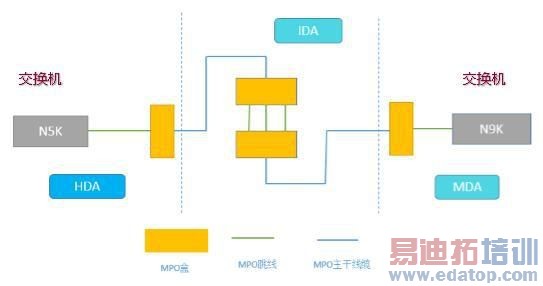

常见的40G/100G数据中心主干连接是MPO-MPO干线光缆两端各连接一个MPO转换盒或者耦合器,也就是2连接的MPO信道; 但随着数据中心规模的不断扩大,一些大型的数据中心中出现了40G/100G光纤主干的4连接配置,如下图所示,而这时链路中的每个12芯/24芯MPO连接器的损耗就尤为关键,经优化和较低连接损耗的MPO光纤连接器就成为了大型和高端数据中心的首选。
