智能立体网，仅有小基站设备是远远不够的

移动互联网的快速发展，对移动运营商的网络覆盖提出了更高的需求。覆盖，这一移动通信业内常用的词汇，随着移动宽带网络的发展而发生了变化：从信号强度覆盖到用户业务覆盖。当众多用户集中于城市的某个热点区域，即使用户终端显示的无线信号强度足够好，如果其中的几位用户无法流畅的播放高清视频，也不能快速上传高清照片与朋友分享，他们一定会认为网络覆盖有问题。而且，这样的城市热点随着移动宽带用户的增长会越来越多。

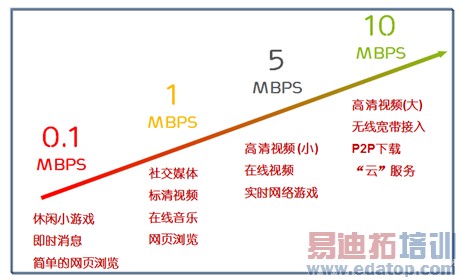

图1. 不同业务对速率的要求

困扰移动运营商的是，城市中宏蜂窝基站已经足够密集，新建基站难度非常大，而且成本高昂。于是，智能立体网成为移动宽带网络建设的不二选择。无论是各种类型的低功率小型一体化基站、mRRU（小型射频拉远单元），还是Femto、或者作为补充的WiFi AP，都成为运营商可选的智能立体网设备。运营商非常高兴，只要采购充足的小基站，部署到城市的所有热点，问题解决了！

且慢，好像有些问题需要想清楚：城市热点在什么地方、如何发现它们？小基站发射功率小、覆盖范围有限，如果部署地点远离用户，不能为用户提供足够的速度，势必造成投资浪费。小基站安装在哪里、传输怎么解决？小基站部署在宏基站的覆盖范围内，势必产生干扰，如何保证性能？

实际上，上述3个问题正是智能立体网成功部署的关键点。热点发掘、站点设计和协同优化，对于智能立体网的部署来说缺一不可！

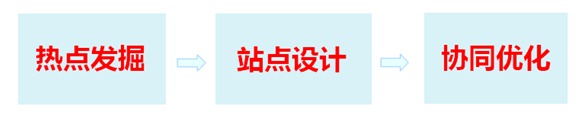

图2. 智能立体网部署的三个环节

热点发掘

发现网络中的高数据流量区域，可以说是智能立体网成功部署的第一步，也是最关键的一步。每一个智能立体网的部署，只有切实为用户提供了高速数据服务，才能为运营商带来收益。

热点发掘需要利用高性能的网络分析工具。国内3G网络已经部署多年，城区宏蜂窝站距已足够密集，智能手机的用户数量也非常多。只要收集现网各基站的话务数据，借助网络工具进行分析，可以发现哪些地点用户数据流量大，再结合覆盖情况，就能够确定是否需要部署智能立体网。下图是利用爱立信的网络分析和优化工具（ERA、ECO）对话务分布情况的统计，地理精度可达10X10米，足以帮助确定智能立体网部署区域。

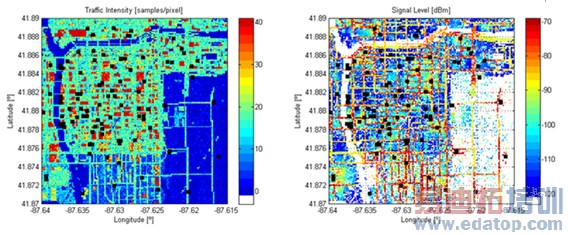

图3. 利用爱立信的分析工具发掘话务热点

对于正在建设的4G网络来说，短期内宏蜂窝网络部署很难达到良好覆盖，用户数量也非常有限，因此4G的智能立体网在商用初期不会有太多部署。随着城市中LTE宏站部署基本完成、用户量上来后，相信LTE热点会越来越多，运营商就可以有针对性的部署智能立体网。

站点设计

智能立体网的站点设计，主要包括站点选择与施工方案、小基站设备选型、传输方案、供电等。

运营商对室内智能立体网的部署显然更迫切，毕竟大量的数据传输发生在室内。在一些空间有限但用户众多的区域（如车站候车室、写字楼大厅等），小基站能够提供充足的覆盖和数据速率，相对室内分布系统来说成本低廉。室内小基站的站点设计相对简单，无论是供电和传输往往较容易提供。对于TD-LTE的室内小基站部署来说，还需要对GPS信号接入的设计。

在室外部署时，智能立体网站点往往需要利用城市的一些基础设施，如路边灯杆、建筑物外立面等，因此需要有针对性的设计方案，既要保证用户良好的业务体验，又要融入站点周边环境，避免视觉污染。

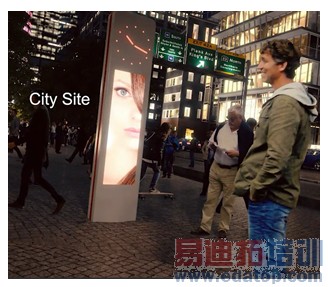

图4. 爱立信的城市风景站

室外部署的难点可能是传输方案。如果有线传输（光网、以太网）不能到位，而小基站的部署又非常迫切，最好的选择是利用视距或非视距微波。

协同优化

智能立体网在宏蜂窝网络的覆盖下，为了保证网络整体性能，协同优化至关重要。

由于宏、小基站的发射功率不同，有可能出现上、下行链路覆盖不一致的情况，这就需要通过空闲模式和连接模式下的参数调整，合理控制宏蜂窝和智能立体网的服务区域。

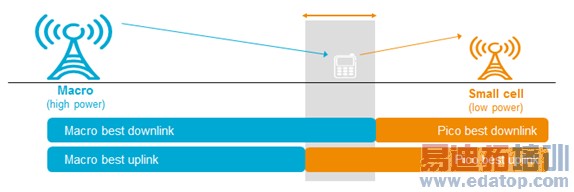

图5. 宏、小基站的上下行覆盖差异

宏、小基站的同频部署会造成边界用户的性能下降，这需要强大的无线功能做后盾。对于LTE来说，FSS、IcIc/eIcIc/FeIcIc、CoMP等功能都会在消除宏、小基站简单干扰、优化资源利用上发挥作用。

实际上，移动运营商需要的并不是一台台小基站设备，而是一套完整的服务流程：从发现热点，到站点设计，最终通过协同优化，将每台小基站融进整个网络中，确保每个用户随时随地享受到高质量的移动宽带服务。

作者：王映洲 爱立信东北亚区产品管理部高级客户方案专家
