寰创“农宽通”送给农村无线精彩

随着互联网的迅猛发展，我国农村地区对于宽带接入的需要日益增长，以及国家“村村通”工程的推动，农村宽带市场近年来发展迅速。

在这个过程中，农村无线宽带无疑是农村宽带建设中的明星。无线宽带在“村村通”工程中以其部署灵活、施工便捷、成本低廉等多方面的优势，得到了大规模的发展，成为推动农村信息化建设的重要助力。

但是随着农村无线宽带建设规模的扩大，农村无线用户的快速增加，也渐渐暴露出了一些问题：比如在高峰时期上网慢，无线干扰加剧，设备防护能力差，终端维护困难等问题，对无线宽带的进一步发展提出了挑战。

寰创通信作为国内WiFi领域知名设备厂商，在WiFi无线技术上有深厚积累，为应对上述农宽建设中遇到的难题，及时推出了“农宽通”系列产品，为运营商提供了性能优越、设备可靠、维护便捷的农村无线宽带综合解决方案。目前寰创农宽通已经在全国20多个省市应用，在网运行量超过80万台，市场占有率稳居第一。

寰创的“农宽通”系列产品包括：农宽基站（基站型AP），用户终端（CPE），网络控制器（AC）和用户网管（CMS）四大组成部分，每一部分又都拥有丰富的产品，为多种应用场景、各种规模布网提供了配套的软硬件支持。

寰创的“农宽通”中也开发了很多针对性的产品，譬如针对农村地区雷击高风险问题，基站和CPE进行了针对性防雷设计；在农村地区有线无法到达的区域我们也提供了超远距离的无线传输设备，在传输距离超过20km的情况下仍然能提供几十兆的传输带宽。

农宽组网方案

1）．无线网络拓扑

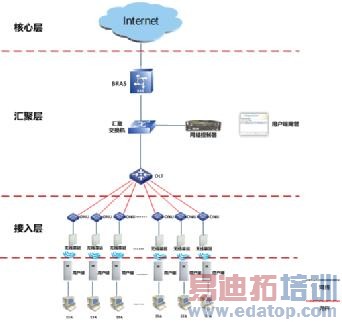

图1 农村无线宽带组网构架

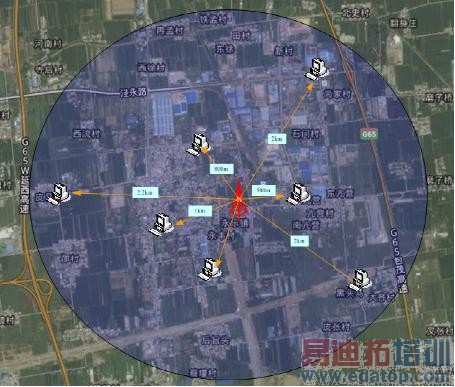

图2 农村无线宽带卫星图

2）．无线主干接入

根据农村的实际情况，大部分运营商的光纤网络只铺设到镇上单位，村上没有宽带接入点。我们可以采用5.8G网桥点对点来实现主干接入。同理，在建设多个基站时，基站与基站之间也可采用5.8G无线网桥，节省频率资源，同时保证网络带宽和稳定性。据两点的距离，选择不同增益的天线一体化设备。

3）．无线信号覆盖部分

由于2.4G需要无阻挡传输，通常选取村内地势较高点作为基站信号发射点。总体上以无阻挡作为标准，并不必须建立几十米高的塔来实现。

一个站点一般由3个大功率扇区基站构成。在用户稀疏区域，也可采用一个全向基站覆盖方式。在用户特别密集区域，也可在3个双频基站覆盖基础上再根据容量需求叠加若干个5G单频基站。3个基站AP安装在同一个支架不同方向上，通过设备的POE集中供电连接到交换机上。我们选用寰创HB4-GA200e-W4型基站AP作为中心点AP，满足360度范围的覆盖。

一个寰创HB4-GA200e-W4型基站AP，是2.4GHz，5.8GHz双频设备，接入能力约为50-60个用户端设备，一个站点3个AP约带150-180个用户，基本满足当前农村需要，对于少部分用户密集的地区，由于2.4G频道已经无法增加设备，只需要扩容多个5.8G基站AP即可；采用自带天线，防雷一体化设备，方便了安装，也极大节省了投资。

设备内置了双极化天线技术是本系统的一大优势，中心基站采用设备自带2.4G和5.8GHz的90度双极化天线，各接收端也是内置双极化天线，整个网络无需加装其他天线，既节省了成本，又保证了网络信号的稳定性，并且具有更强的抗干扰能力。

图3 农村无线宽带基站AP

4）．用户接收端部分

用户端可根据用户到基站的距离，采用多种方式接收信号。近距离（几百米内）采用小功率用户终端（CPE），远距离采用大功率用户终端（CPE）来实现。用户相对集中的区域可以共用一个接收CPE，再用交换机分线到

由于无线网卡USB线传输距离限制，目前普遍采用经济型CPE做接收，我司有多种类型的CPE，可以满足用户在各个距离的需求，性能优异，价格低廉，能轻松实现3公里内稳定的无线连接，最远可达5km。是目前市面上最具性价比的CPE。

图4 农村无线宽带CPE

5）．网络的管理（用户管理与设备管理）

本系统只要求建设人员应该具备一些简单的网络技术基础，知道什么IP地址，知道用户终端的WEB页面登录方式并选择基站信号接入，设备的简单调试网络命令（ping），以及在用户电脑上创建拨号连接等。这些原来安装过有线宽带的工程人员可以完全胜任，原来不懂的人员基本可以通过一天左右的培训知道该系统的使用。

对于整体网络的远程管理，可以通过AC和CMS网管系统来实现，但要求管理人员具有比较相当专业的知识，一般来说一个省级单位，管理100K数量级左右的设备只需要2-3个专业技术人员即可。

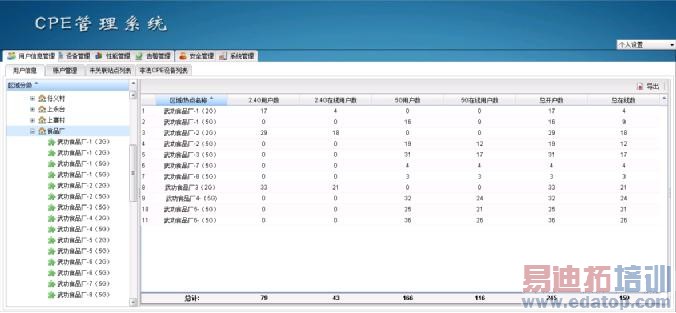

图5 农村无线宽带CMS

寰创的“农宽通”中应用了自主开发的很多关键技术，有包括空口资源管理、闭环功率控制、终端智能调控、一键链路诊断和CPE远程维护等，大大强化了WIFI产品在农村无线宽带中的适应能力，也是寰创“农宽通”设备在实际使用中稳定性和整体网络性能远高于其他厂商的根本原因。。

空口资源管理

标准WLAN空口是个资源自由竞争系统，虽然通过BRAS和网络控制器可以根据用户签约数据限制用户带宽，但由于限制在上层和后端网元，其实很多终端会“过度”占用空口资源，特别是在重传较多情况下，问题更加严重。寰创设计了空口链路层资源管理机制，可以避免因个别终端占用过多空口资源影响无线基站整体性能。

闭环功率控制

标准WLAN是个开环系统，不支持功率闭环控制。基于无线基站和CPE可独立成系统，寰创通信设计了功率闭环控制流程，借用移动通信网络中成熟机制，通过测量到达信号质量通知对方调整下一次发射功率。对于多密集布网具有显著改善效果，可以大幅降低同系统不同无线基站之间干扰。

终端智能调控

终端侧的休眠、省电、重传等相关参数配置不仅影响单个终端的无线传输性能，更是会严重影响整个无线基站的无线性能。针对农村无线宽带接入系统，寰创设计了终端参数智能调控模块，由无线基站根据无线口当前状态调整各CPE参数配置，通过此机制有效改善了整个无线基站的无线性能。

一键链路诊断

设备安装的时候，由于一线的工程人员能力参差不齐，导致设备安装时候出现各种各样的问题，寰创设计了一键链路诊断功能，可以综合设备安装所在位置的无线信号强度、底噪、周边信号干扰等多种因素，判断当前安装条件是否合适，设备是否需要调整等意见。简化了安装调试难度，规范化安装流程。

CPE远程维护功能

CPE远程维护功能可大幅降低CPE维护成本，寰创解决了CPE地址分配、远程登录、故障诊断等难题，可提供包括版本更新、常用性能统计项获取、关键参数配置、故障告警等远程维护功能。
