多模光纤的DMD现象：详解10G以太网多模光纤

　　因此精确控制光纤的折射率分布和消除中心凹陷是10G以太网多模光纤(超贝光纤)研发的主要任务。长飞公司使用PCVD方法生产光纤预制棒。PCVD是制造多模光纤的首选方法，具有沉积层数多，剖面控制精确的特点，其几千层的沉积过程能够有效的控制沉积层的搀杂量以获得与理论要求符合的折射率分布。同时在融缩过程中，通过控制腐蚀量和中心孔的大小避免中心凹陷的出现。

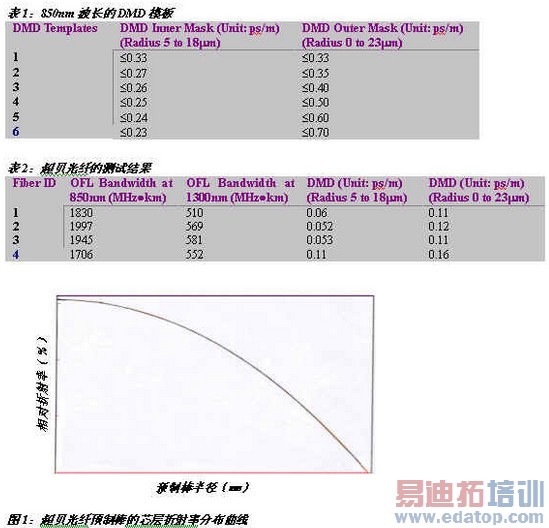

　　图1是所制备的一根预制棒的芯层折射率分布曲线。其实际折射率分布和理论值吻合的非常好。表2是本预制棒所拉制的部分光纤的满注入带宽和DMD测试结果。比较表1可以发现，所拉制光纤的满注入带宽和DMD测试结果完全符合TIA/EIA-492AAAC标准。图2是光纤的DMD测试曲线。其中(a)图横坐标表示时间，纵坐标表示多模光纤端面的不同注入位置，测试从-25mm到25mm。(b)图是对(a)图的处理结果，横坐标是归一化的位置，而纵坐标是不同位置脉冲的相对时间延迟。

　　4.结论

　　10G以太网标准IEEE802.3ae的通过，将一个10G以太网市场真实的呈现出来。开发符合万兆以太网标准的通讯产品已是当务之急。长飞光纤光缆有限公司应用PCVD方法，通过精确控制芯层折射率分布，和有效消除中心凹陷，已经成功的开发出了符合TIA/EIA-492AAAC标准，激光优化的50/125mm梯度折射率分布多模光纤产品。满注入带宽和DMD测试结果表明，在850nm波长，该光纤可以支持10Gigabit网络系统300米以上的传输距离。同时，该光纤同样支持10Gigabit的Fibre Channel和10Gigabit的OIF(Optical Internetworking Forum)标准，并兼容低速率LED光源的网络传输。
