10G以太网激光优化多模光纤的性能特征

　　2、超贝光纤

　　为什么在100Mbps时可以支持2000米的多模光纤，在1Gbps时只能支持550米？主要原因正是由于多模光纤的DMD现象。经过测试，我们发现，多模光纤在传送光脉冲时，光脉冲在传送过程中会发散展宽，当这种发散状况严重到一定程度后，前后脉冲之间会相互叠加，使得接受端根本无法准确分辨每一个光脉冲信号，这种现象我们称为DMD(Differential Mode Delay)。其主要原因在于：一、纤芯折射率分布的不完美。普通多模光纤由于预期使用于LED光源的网络，在满注入条件下，脉冲能量主要分布在中间模式群，高阶模式群和低阶模式群的影响相对不明显。但在DMD测试中，在不同的入射位置，这些高阶模式群和低阶模式群的影响将导致光脉冲变形和分裂。二、光纤的中心凹陷。光纤的中心凹陷是指在纤芯中心的折射率明显下降的现象。这种凹陷和光纤的制造过程有关。这种中心凹陷将极大地影响光纤的传输特性，降低光纤的性能。

　　因此精确控制光纤的折射率分布和消除中心凹陷是10G以太网多模光纤(超贝光纤)研发的主要任务。长飞公司使用PCVD方法生产光纤预制棒。PCVD是制造多模光纤的首选方法，具有沉积层数多，剖面控制精确的特点，其几千层的沉积过程能够有效的控制沉积层的搀杂量以获得与理论要求符合的折射率分布。同时在融缩过程中，通过控制腐蚀量和中心孔的大小避免中心凹陷的出现。

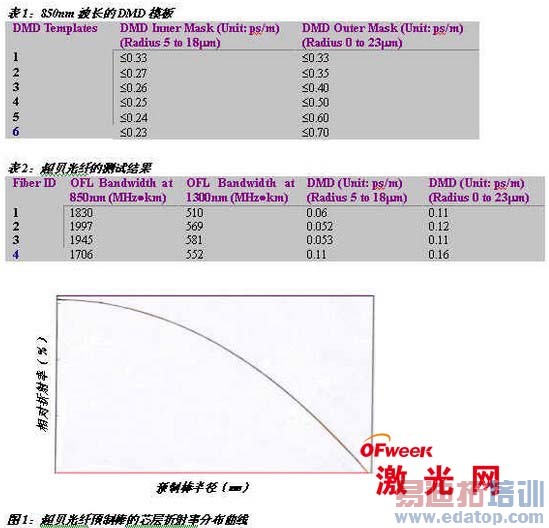

　　图1是所制备的一根预制棒的芯层折射率分布曲线。其实际折射率分布和理论值吻合的非常好。表2是本预制棒所拉制的部分光纤的满注入带宽和DMD测试结果。比较表1可以发现，所拉制光纤的满注入带宽和DMD测试结果完全符合TIA/EIA-492AAAC标准。

　　3、结论

　　10G以太网标准IEEE802.3ae的通过，将一个10G以太网市场真实的呈现出来。开发符合万兆以太网标准的通讯产品已是当务之急。长飞光纤光缆有限公司应用PCVD方法，通过精确控制芯层折射率分布，和有效消除中心凹陷，已经成功的开发出了符合TIA/EIA-492AAAC标准，激光优化的50/125mm梯度折射率分布多模光纤产品。满注入带宽和DMD测试结果表明，在850nm波长，该光纤可以支持10Gigabit网络系统300米以上的传输距离。同时，该光纤同样支持10Gigabit的Fibre Channel和10Gigabit的OIF(Optical Internetworking Forum)标准，并兼容低速率LED光源的网络传输。
