智能交通承载网络设计

录入:edatop.com     点击:

  双机、双链路组网

\

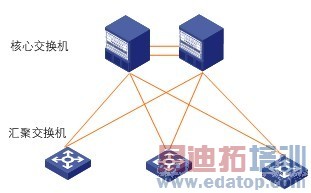

  出于网络可靠性考虑,接入交换机和汇聚交换机之间可以考虑采用双链路上行,核心交换机与汇聚交换机之间也建议采用双链路上行,核心交换机采用双机热备,参见图4。

  汇聚交换机采用双光模块上行,核心交换机采用双机热备模式,两台核心交换机分别接入汇聚交换机的一路光纤,两台交换机通过中心机房的联机进行信息互通。该组网方式从模块、设备、线路三方面考虑了网络组网的冗余。

  RPR环网

\

  在大型平安城市工程、智能交通项目中,如果对核心网络的可靠性提出最高的要求,可以考虑使用RPR(Resilient Packet Ring)环网作为系统的核心网,如图5。

  RPR(Resilient Packet Ring)弹性分组数据环技术集IP的智能化、以太网的经济性和光纤环网的高带宽效率、可靠性于一体,是核心组网中可靠性最高的方案。在典型的平安城市工程视频监控组网中,将分局、市局分配到环网的节点上,通过环网进行各局点数据和业务的交互。一旦区间光缆发生中断,该系统可以在50ms以内将视频业务切换到另外一段线路上,实现健壮的核心网络。

  网络软性特性设计

  视频监控的网络摄像机会产生视频码流,而卡口摄像单元、电警摄像单元也具备产生视频监控码流的特性,特别是视频监控实时码流,对IP网络的波动较为敏感,例如网络出现300ms左右的抖动,电视墙上的实时图像就会出现卡顿。所以,视频监控设备与网络设备的深度整合,网络流量的合理规划,对视频监控系统的良好运行起到重要作用。

  QoS保障

\

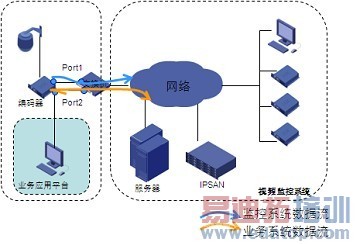

  当IP网络出现拥塞时,可以通过对网络设备的QoS设置,让对网络波动敏感的实时视频图像优先通过,见图6。

  在视频监控前端设备上启用DSCP(Differentiated Services Code Point)功能,对不同优先级的数据流打上不同的DSCP值,在流量通过网络进行传输时,网络设备根据不同流量的DSCP值进行流分类,实现不同的优先级处理。

  组播协议

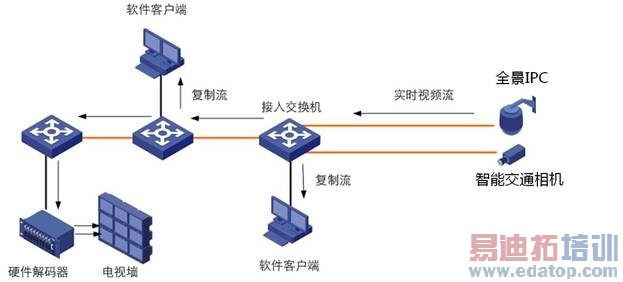

  组播技术作为一种监控系统媒体转发的优化方案,用交换机的组播转发代替传统模式中的流媒体服务器复制方式。组播分发时,前端只需发送一路实时媒体流到网络上,媒体流在尽可能远的分叉路口才进行复制和分发,当网络交换机发现网络中有用户需要观看监控图像时,对监控图像进行复制转发,见图7。

\

  组播协议的启用使得实时视频的传送路径缩短,取消了流媒体服务器,客观上提高了视频监控传输的可靠性。
