光纤光缆技术之微管气吹技术

1.微管

1.1微管的类型

微管是气吹系统的一个重要的组成部分，就象城市的道路，在微缆敷设前微管必须先敷设到目的地，并且要求一次性敷设到位。因为第1次敷设的微管和第2次敷设的微管有缠绕的可能，在一根保护管（保护管：保护管指对微管束起保护作用的管道，这种管道可以是气吹用的硅芯管，牵引用的PVC管，市话管道用的子管，格栅管等敷设光缆用的管道）内的微管是不能分批敷设的，目前国内外的微管按结构区分大约有以下2种：

1.1.1集束管

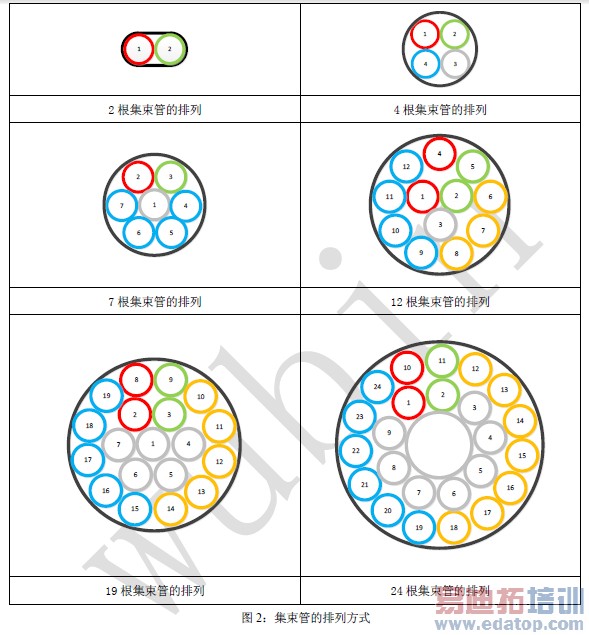

集束管（见图1）有点象我们市话管道上常用的蜂窝管，是由松散的微管单元组成的微管束和外护套两部分在厂家组合而成，但是微管和微管之间，微管单元和外护套之间是不能粘连的，可以有相对的位移。集束管的优点在于管道的密度高，可以在有效的空间内容纳最多的微管。缺点是灵活性较差，管道的开剖不方便（指厚壁的外护套），内层微管分歧困难，同时抗冲击的能力也较差，由于微管单元是被保护管紧紧地包裹在一起，保护管的变形可以直接造成微管变形。集束管的排列方式和区分见图2。

目前，根据工程的用途不同，集束管分为直埋型，管道型，捆绑型，扁平型，架空型，阻燃型，防白蚁型和铠装型。从外形区分，集束管有圆形，多边形，方形和扁平型。圆形的集束管多为厚壁外护套的集束管，多边形的集束管一般是薄壁外护套的集束管，方形和扁平型的集束管有厚壁的也有薄壁的外护套，见图3和图4。
