光传送网OTN交叉技术的应用

　　本文作者：马兆鑫、张可心、许行

　　0、引言

　　OTN（Optical Transport Network，光传送网）网络已被广泛应用，是未来传送网的发展方向。通常认为，OTN 与传统波分复用（Wavelength Division Multiplexing，WDM）最主要的区别是增加了交叉和保护功能，使其更符合目前的综合业务承载应用。但是从目前实际情况来看，一般仅用到OTN最基本的波分复用功能，而交叉功能利用率很低，并且保护功能也由于投资、运维成本等方面的原因大多未被采用，没有充分发挥出OTN 的技术优势。虽然交叉技术是OTN 最具代表性的功能之一，但是通常仅在网络建设调测时使用一次，后期网络运行时基本没有涉及，未能体现OTN 灵活的业务调度能力。为此，本文主要以OTN 网络环阻应急抢通为例，介绍几种OTN交叉功能的应用场景，以此来探索未来在没有引入自动交换光网络（Automatically Switched Optical Network，ASON）的情况下，如何更好地利用OTN交叉技术。

　　1、OTN交叉技术简介

　　OTN是以WDM 技术为基础，融合了同步数字体系（SDH）灵活的调度能力和强大的保护能力等优势技术，是SDH 与WDM 相结合的产物。其中调度能力就是由交叉技术实现的，因此可以说，交叉功能是OTN区别于WDM 的最显著的标志之一。OTN的交叉技术可分为光交叉和电交叉。OTN光交叉技术提供了光信道层（OCh）调度能力，可实现波长级别业务的调度和保护恢复，省却了传统WDM 设备波长级别业务调度的O－E－O转换过程。OTN电交叉技术完成光通路数据单元（ODUk）级别的电路交叉功能，支持子波长和波长级别的交叉和调度，使原来光转化单元（Optical Transform Unit，OTU）线路侧与支路侧一对一的关系转变为多对多，为OTN 网络提供灵活的多方向多业务的电路调度和保护能力。从用户操作的角度来说，OTN光交叉技术是完成两个OTU 线路侧业务之间的调度，使两个不同波长的业务能够直接交叉；而OTN电交叉技术是完成OTU 线路侧与支路侧之间的业务调度，使支路侧端口可与线路侧端口任意交叉，使支路侧业务可以占用任意波道，突破了传统OTU波道与支路一一对应的限制。

　　2、OTN交叉功能应用举例

　　2.1 在环阻应急割接中的应用

　　OTN 在地市级传送网的应用主要是承载SDH、分组传送网（PTN）两个网络的汇聚层业务。汇聚层环阻将导致大面积掉站，在以前没使用OTN（即光缆直接承载）时，当某汇聚点有第三路由时，可以利用人工倒换纤芯的方式来抢通业务，但人工倒换需要花费较长时间（包括路程、多站点配合、查询纤芯资源、倒换过程等），影响抢通业务的效率。现在利用OTN强大的业务调度能力，在有第三路由的情况下可以实现快速抢通环阻，提高故障处理效率，使故障影响降至最低。

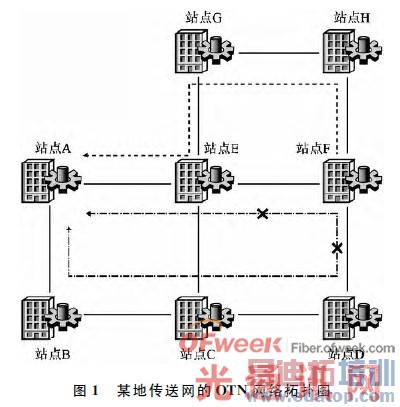

　　图1为模拟某地传送网的拓扑图，图中各站点均为汇聚节点，其中站点A为该地市的枢纽楼，其余各站点的PTN汇聚层业务均由OTN承载，从OTN环的两个方向直连至站点A。某日站点F到站点E和站点D的光缆断，导致站点F及其所在区域内基站大面积退服。维护人员通过网管配置站点F、站点E的电交叉业务，以及站点H、站点G的光交叉业务，利用经由站点H、站点G的备用波道（如图1中的虚线所示），快速导通了原来经过站点E方向的PTN汇聚层业务，避免了长时间的大面积掉站。
