智能ODN功能及性能剖析

　　作者：中国移动 田君 姚里   来源：《电信技术》

　　引言

　　随着智能ODN产业的逐渐成熟，其所提供的自动资源数据上报、快速路由调度等功能得到广泛的认可。究竟应具备哪些功能及性能指标才是真正好用、易用的智能ODN？笔者通过大量的实践，尝试从实际使用感受进行简单分析，希望能对智能ODN的性能优化提供一些帮助。

　　智能ODN架构分析

　　智能ODN系统的基本组成包括智能ODN设备、智能管理终端、智能ODN管理系统3大部分，其架构参考模型如图1所示。

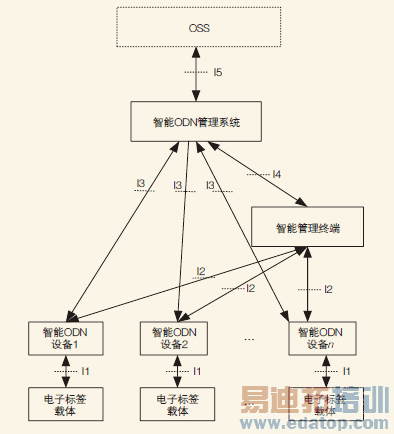

图1 智能ODN系统架构

　　电子标签载体包括具有电子标签的光跳纤、尾纤和光分路器尾纤等，主要完成承载电子标签的功能，通过I1接口与智能ODN设备连接。

　　智能ODN设备包括智能ODF、智能光缆交接箱、智能光缆分纤箱等设备，主要完成采集、存储和上传标签信息、在受控条件下写入标签信息、智能化的光纤调配、资源数据采集、端口定位指引等功能。智能ODN设备组成如图2所示，主要由组配单元、控制单元和电源模块三大部分组成，组配单元包括光缆引入模块、光纤存储模块、光纤熔接模块、智能熔配模块、智能配线模块和智能分光模块，根据不同的应用场景，可选择一个或多个功能模块组成组配单元完成光配线设备具有的光纤连接、分配和调度等功能，以及智能ODN特有的智能化功能。

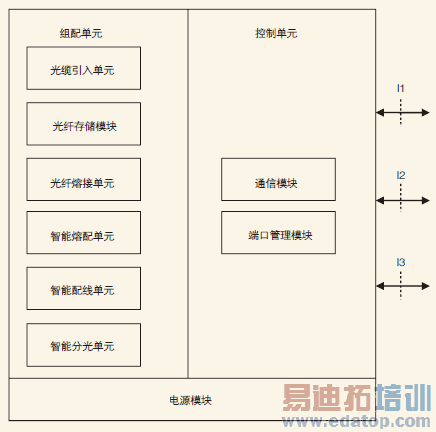

图2 智能ODN设备组成

　　智能管理终端作为一种便携式设备，提供管理操作界面，主要完成智能ODN设备的接入管理功能和现场施工管理功能，通过I2接口与智能ODN设备进行通信，通过I4接口与智能ODN管理系统进行通信。

　　智能ODN管理系统主要实现直接管理智能ODN设备或通过智能管理终端管理智能ODN设备的功能，通过I3接口与智能ODN设备直接进行通信，通过I4接口与智能管理终端进行通信，通过北向接口I5与OSS进行通信。
