朗锐芯:小型化接入型PTN CPE-PTN芯片及方案

录入:edatop.com     点击:

在成功推出业界性能最好的CES芯片并被广泛采用后,朗锐芯(成都)科技发展有限公司即将推出用于接入层的小型化PTN芯片SW3010及整体解决方案,其满足中移动目前提出的CPE-PTN基本要求,其定位于远端集团客户接入。

以SW3010为核心的CPE-PTN解决方案采用ALL in IP分组传送技术,构建以分组业务为主体的多业务承载和统一调度的平台,轻松实现远端大客户以太网和E1业务灵活、高效、可靠的接入到PTN网络中。

基于MPLS的PWE3模型处理以太网业务和CES 业务:采用CES 电路仿真技术在分组传送网络上实现 TDM 电路交换数据的业务透传;采用L2VPN技术L2VPN 技术实现以太网业务,为客户提供跨越公共 PSN 网络的以太网服务。

针对电信级业务优化的 MPLS转发技术,SW3010提供完善的OAM和保护倒换处理机制,利用分组传送网实现电信级业务接入。支持MPLS-TP OAM和以太网链路OAM,支持APS保护倒换。

应用领域

集团客户以太专线业务

集团客户以太专网业务

集团客户TDM专线业务

TDM移动回传业务

功能亮点

集成电路仿真模块,内置LIU,支持SAToP和结构化CESoPSN两种模式仿真

丰富的OAM特性,支持以太网链路OAM和网络级MPLS-TP OAM,符合ITU-T G.8113, ITU-T Y.1731,IEEE 802.1ag和IEEE 802.3ah

层次化的电信级APS自动保护倒换,PW、LSP均可独立倒换

统一的业务处理模型,通过PWE3技术是在分组交换网实现多业务承载

可扩展的系统架构设计,满足长期演进的多网络共融需求

业务处理与网络处理分层,实现网络和业务进行分层次管理,提高可靠性和可维护性

主要特性

支持以太网链路OAM和网络级MPLS-TP OAM,符合ITU-T G.8113, ITU-T Y.1731,IEEE 802.1ag和IEEE 802.3ah

支持APS自动保护倒换,倒换时间小于50ms,符合ITU-T G.8031

支持层次化网络级保护,如PW 1:1,LSP1:1等

支持端口级非负载分担LAG保护

支持E1/FE/GE等多种形式业务接入,最大支持4路FE、4路E1和2路GE业务接入

芯片内部集成LIU,支持E1非结构化SAToP和结构化CESoPSN两种仿真类型,符合IETF RFC4553和RFC5086

采用 PWE3技术对多种业务提供统一的承载,支持最大64条PW和64条LSP tunnel

上联支持端口GE/FE可配置

端到端QoS能力,实现用户独立业务的带宽分配与监管,从整体上实现网络资源的统一调配与监管

支持UNI口的LAG保护

支持通过网管接口和带内 DCN两种方式传送网络管理信息

支持SNMP、CLI两种管理方式与客户网管无缝对接

实现故障诊断、故障识别及故障自动处理,有效降低运营管理成本

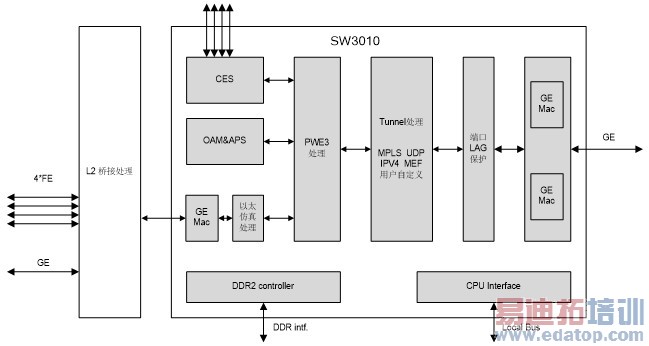

SW3010功能框图:

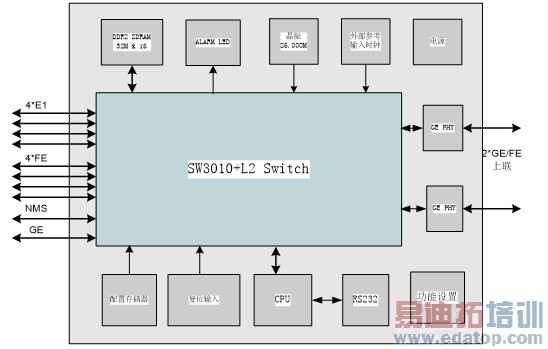

用SW3010实现CPE--PTN的典型应用框图

该应用方案UNI侧提供了4个FE接口、两个GE接口及4路E1接口;NNI侧提供2个可配置GE/FE接口用作业务上联,在该方案系统中,SW3010解决方案作为整个系统的核心,配简单外围器件即可构成一个典型的远端集团客户接入网关(CPE-PTN)系统。

总之,该基于低成本FPGA的解决方案具有功能强大、成本低、稳定性高满足电信级业务承载等优势,能够最大限度地降低开发成本,配合朗锐芯完善和及时的本土化技术支持能极大推动客户短时间将稳定的具备极大竞争优势的相关产品推向市场。

来源:厂商供稿
