CDMA无线视频监控解决方案

基于CDMA的移动视频传输设备

嵌入式移动监控设备集CDMA数据通讯功能和数字视频编码技术为一体，采用先进的CDMA模块、国际领先的视频处理技术及视频编解码方式，借助广泛覆盖的CDMA无线网络，结合丰富的视频服务器软件，构成了完整的CDMA无线视频监控系统。系统具有经济，可靠、高效、便捷、安全的突出特点。可在移动状态传输视频，部署非常灵活、广泛，真正实现"顺风耳，千里眼，处处通"，实现无限延伸你的视线！

设备突出特点：

传输效果好：采用高效的视频压缩算法H.264，解决国内外同类产品传输效果达不到远程监控要求的问题。一般情况下，该设备传输可达到10－15帧/秒以上，可以满足绝大多数远程监控场合的要求。

采用特定的数据格式，或根据用户需要支持IPSec技术对视频数据进行加密，满足用户对数据安全的要求。

应用面广，前端监控点能实时采集现场的视频图像，通过远程传输系统传送到监控中心，可方便地应用到现有的各种业务系统中，如各种侦察车、119消防救灾系统、122交通事故受理指挥系统、110公安指挥系统等。

音频压缩算法采用G.729。

IDE/ATA接口，可接硬盘或cf卡，保存视音频数据。

2个串口可接cdma/gprs无线数据模块或其他设备，RJ45网络接口接入Internet，上传视频图像。

直流5v供电，功耗《5W（不包括硬盘或cf卡），体积：100mm×80mm。

视频接收端通过网络远程调整视频发射机的参数，如图像分辨率、清晰度、帧率等。

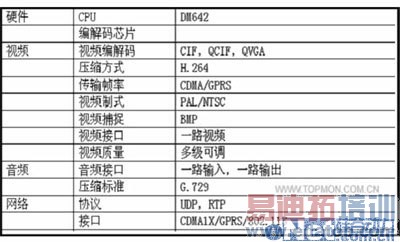

设备技术指标：

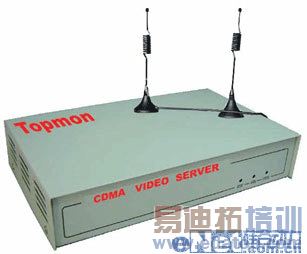

嵌入式移动监控设备产品简介：

系统功能

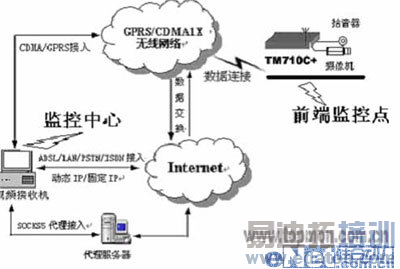

无线公网视频传输设备由前端监控点和监控中心构成（系统构成图如下：），前端监控点完成对模拟视音频信号的采集、压缩编码、存储，同时通过CDMA 1X / GPRS模块上传视频数据。视频监控中心运行视频接收应用程序，与前端监控点建立连接后，接收前端监控点发送过来的视频数据并解码显示，实现远程视频监控。

视频发射机与监控中心通过CDMA 公共网络进行数据传送，因而可以实现实时的远程图像传送和移动监控的目的。

报警被触发时，监控设备在将图像记录到本机的CF卡的同时，将报警信号通过CDMA发送到监控中心。监控中心可根据需要决定是否将图像上传并记录在中心。

监控中心可以任意调看一台或多台监控设备拍摄的现场实时图像。

监控设备可根据线路速率及监控需要来调整图像质量和传送速率。

监控设备加电启动后，即保持与监控中心的通讯连接。如果通讯连接丢失，监控设备可以快速恢复连接并且再次发送图像。记录在CF卡上的图像段也可以在以后需要时被上载。

终端用户可利用计算机、PDA等有线或无线监控、监视设备、通过CDMA来观看远程监控设备实时传回的现场图像, 也可通过因特网来观看图像。

可用CF 卡来对监控设备进行基本配置，如设置监控服务器的域名。对监控设备初始化完毕后，以后即可以通过网络对它进行远程设置和控制。

在通常情况下，当被监控点和控制中心相距较远而且位置较分散时，利用传统布线的方式成本会非常高。而且对于目标监控点不固定或移动物体的监控，有线网络更是束手无策。

无线网络的发展给视频监控带来了全新的应用方式。利用CDMA公共移动通讯网络，就可以将像上述情况的多个难于连线的被监控点与控制中心连接起来，达到无线移动视频监控的目的。

移动监控系统由于其安装方便、灵活性强、性价比高等特性已被更多行业所接受，必将在军事、公检法、安保、金融、交通、电信、电力、石油、新闻、消防、水利及其他领域得到广泛的应用。

无线移动视频监控解决方案特点：

安装在诸如警车、运钞车、消防车、客运大巴等车辆及船舶、直升机等可移动运载工具上，可在实现对异地事发现场的实时监控。能够直接使用车载电源。不受时空限制，对多个现场可同时进行指挥。

设置在山区、海岸、岛屿等难于铺设有线网络、自然条件比较恶劣的地方，监测现场无需铺设电源线，利用蓄电池或太阳能板提供电源。

利用移动通讯网络传送监测图像及数据。减少人力投入，减少运营成本。

设置在电力塔架、井架、交通道口、无人值守机房、停车场、楼宇等固定点，利用无线网络无处不在的特点，应用最新数码科技传输图像，提供更加完善的解决方案。

抗震动——嵌入式移动监控系统的监控设备体积小、抗震性好。

存储介质多样化，不仅可采用大众化的硬盘作为存储介质，还可选用小巧、灵活的半导体存储设备——闪存卡(CF Card),使得应用简单，性能稳定、操作可靠、方便。

监控中心在实时监控的同时，还可实时存储图像资料，针对非常情况提供有力的法律证据。

监控人员不受时空限制，可在监控中心，也可在异地通过笔记本电脑或PDA了解现场状况。

典型案例——移动监控在银行运钞车系统中的解决方案简述

一、功能需求

根据银行对押款车远程监控系统的实际需求，本方案中采用的远程数字监控系统应具有如下功能：

监控中心能够通过无线网络、对各押款车车内及车外进行实时监控，并可将图像存储；

押款车遇到紧急情况时，可人工报警，将现场的情况第一时间上传至监控中心。

监控设备与监控中心通过CDMA 公共网络进行数据传送，因而可以实现实时的远程图像传送和移动监控的目的。

报警被触发时，监控设备在将图像记录到本机的CF卡的同时，将报警信号通过CDMA发送到监控中心。监控中心可根据需要决定是否将图像上传并记录在中心。

监控中心可以任意调看一台或多台监控设备拍摄的现场实时图像。

可根据线路速率及监控需要来调整监控设备的图像质量和传送速率。

监控设备加电启动后，即保持与监控中心的通讯连接。如果通讯连接丢失，监控设备可以快速恢复连接并且再次发送图像。记录在CF卡上的图像片段也可以在以后需要时被上载。

终端用户可利用计算机、PDA等有线或无线监控、监视设备、通过CDMA来观看远程监控设备实时传回的现场图像, 也可通过因特网来观看图像。

监控系统具有权限管理功能。

监控系统有信息保密功能。

可用CF卡对监控设备进行基本配置，如设置监控服务器的域名等。对监控设备初始化完毕后，可以通过网络对它进行远程设置和控制。

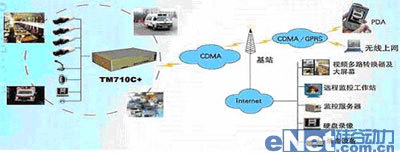

二、系统示意图

三、实现步骤：

押款车内部及外部可安装多达四部摄像机监视不同方位。摄像机的视频电缆直接连接到TOPMON设备上。TOPMON设备直接使用车载12V或24V直流电源。

押款车驾驶员席位设置报警按钮，连接到TOPMON设备的报警输入端。

为每台TOPMON设备准备一块或两块（TM710C+PLUS）CDMA UIM卡。

进行必要的运行环境设置：申请IP地址或域名解析服务，报警中心的计算机上安装鼎目CDMA监控软件及初始化设置等。

四、无线移动视频监控系统使用

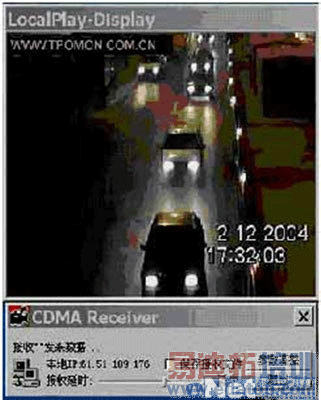

屏幕监控画面：

押款车行驶时选择内部监视传送、存储车辆内部图像。

押款车到达目的地后选择外部监视，跟踪押送的现金。传送、存储车辆外部图像。

非常情况时，驾驶员按动报警按钮，第一时间通知中心。指挥中心及110接收非常报警。
