UMB网络架构分析

2.1.1多路由

多路由位于UMB网络架构的核心。UMB AT包含了对应于每个基站的独立的空中接口协议栈，每个协议栈都称为一条路由。AT还包含了一个由拥有AT路由的所有eBS组成的路由集，该多路由采用不同的eBS来表示AT包含的多个路由。一个重要特性是每个eBS只有在加入到路由集后才可以被设置为服务eBS。一个路由集在任意时刻可以最少包含6条路由。如果AT是空闲的，它只有一条SRNC路由。

而且，每个eBS包含与每条路由相关的连接状态。该连接状态包括参数值以及有助于保持eBS和AT间连接的算法状态，例如发射/接收缓冲器、RLP中提供上层分组可靠传送的序列号、不同流量授权的QoS和授权的媒体接入控制(MAC)资源。

由于AT包含与每个eBS不同的路由，而连接状态为eBS的本地状态，当AT从eBS传递到另一个eBS时，两个eBS之间不传送连接状态信息。这样，eBS之间信令的复杂性就得以大幅度降低。

2.1.2公共会话

尽管每个eBS拥有独立的路由，所有eBS与AT却共享一个公共会话，定义了AT和eBS协商和存储的协议类型和协议属性集。

2.1.3个体

会话由一个或多个个体组成。个体定义了通信期间AT和eBS之间采用的协议类型和属性。当AT和路由集中所有eBS之间的会话是公共会话时，每个eBS单独协商一个应用于其路由的个体。

一个eBS所协商的个体可以为另一个eBS所采用，而无需进行任何新的协商。这样，在路由集中增加新的eBS所需的时间得以大大减少。主要优点为：

在现网中，增加一个新的eBS到路由集非常迅速。

eBS间接口非常简单，几乎不需要对eBS配置进行协调。

2.1.4前向链路服务实体

前向链路服务实体是在前向链路提供层1连接的eBS。

2.1.5反向链路服务实体

它在反向链路提供层1连接eBS。

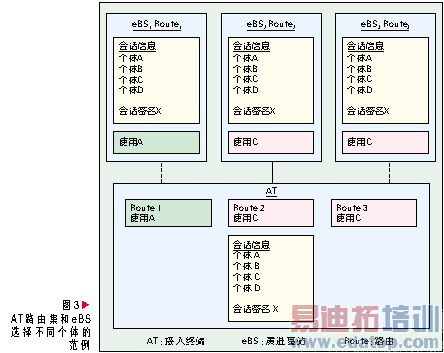

图3所示为对于会话和个体的eBS和AT之间的联系。eBS和AT共享一个公共会话，而每条路由可选择其自己的个体。
