无线信道模拟器的应用
录入：edatop.com 点击：
2 基带衰落模拟器ABFS

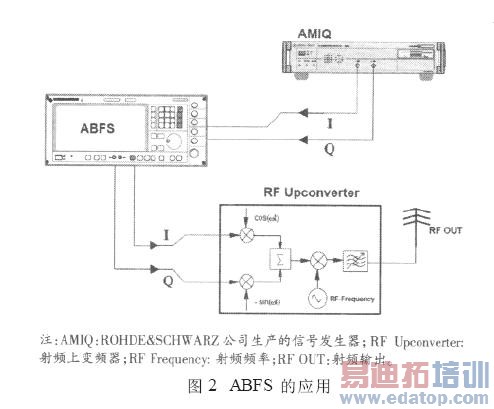

关于基带衰落模拟器ABFS 的应用见图2。
图2 中AMIQ 用来产生I/Q 调制信号, 输出在AMIQ 的前面板I 和Q 输出端口, 也可以使用其他信号发生器来产生I/Q 信号, 但需要注意最大输入电压不能超过±5V。
下图为ABFS的应用

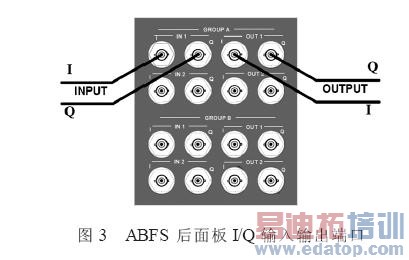

ABFS 的后面板见图3。
测试GSM设备时, 应用ABFS 的例子如下:

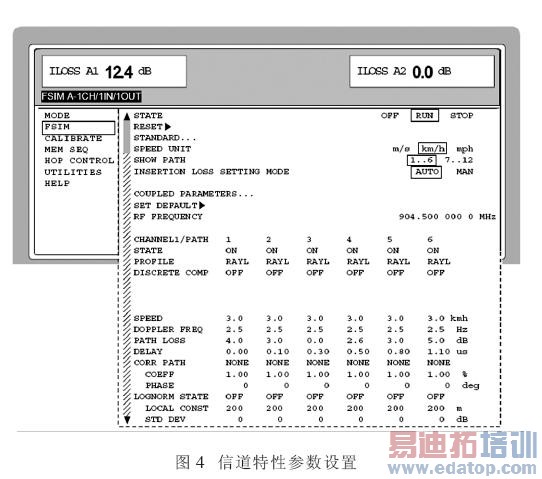

[PRESET] 后, 选择[MODE GRP A], 然后选择[1CHANNEL/12PATH/1INPUT/1OUTPUT]; 选择[FSIM], 然后可以根据需要选择对应的移动通信标准, 更改频率、速度、衰落类型、时延和相移等, 然后选择STATE[RUN]。信道参数特性设置见图4。
STANDARD( 标准) :选择通信标准( 如GSM等) ;SPEED UNIT( 速度单位) :km/h; SHOWPATH( 选择路径) :1..6( 或7..12) ;
作者：冉志强,吴镝,郭隆庆 来源：现代电信科技
