无线信道模拟器的应用

摘要: 为了缩短研制周期, 节省研制费用, 在移动通信设备的研制过程中, 广泛采用各种信道模拟器, 此时无线信道模拟器直接处理射频信号。使用基带衰落模拟器, 在基带直接进行基带信号处理, 然后转变为射频信号, 增加了研发时的灵活性。

无线传播特性是通信过程设计中的最基本因素。细致地了解无线传播环境, 对成功开发和研究一个无线系统是非常必要的。无线通信工程师有必要掌握信道的特性, 这样才能设计出高质量的无线通信系统。无线通信系统所能提供的业务的可行性与质量在很大程度上受到基站与移动用户间信道特性的影响。为了研究这些影响, 就需要在一定传播特性下进行实验。由于条件所限, 不可能在设备研制的全过程都进行现场实验, 这在技术和经费上都有问题, 所以采用一个有良好近似效果的信道模拟器是一个较好的解决方法。

一台无线通信设备可大致分为基带部分和射频部分。基带部分主要由数字电缆组成, 射频部分主要由模拟电缆组成。两部分电路的调试方法有很大区别。但在研发测试阶段, 一些重要参数涉及基带和射频两方面, 无法分割。如果采用射频信道模拟器, 在测试结果异常时, 就无法确定是基带部分出问题还是射频部分出问题。由此可见, 将两部分电路混合在一起的调试将大大增加调试的工作量和难度。因此, 需要在基带和射频上对信道分别进行模拟。下面简要介绍无线信道模拟器和基带衰落模拟器的使用。

1 无线信道模拟器

下面以TAS 4500 无线信道模拟器为例子, 简要介绍其使用方法。

1.1 信道通路BYPASS 功能检查

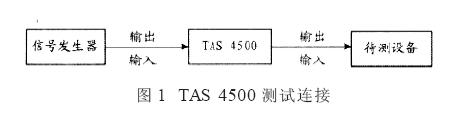

每台TAS 4500 可以配置为12 条路径。当信道( CHANNAL) BYPASS 设置激活后,信号可以直接通过相应的CHANNAL,而不经过调制和衰减( 图1) 。

根据测试需要, 信号发生器或频谱分析仪可以换成其他设备。

在TAS 4500 上完成下列步骤:

(1) 选择"FILE"功能;

(2) 选择"FILE RECALL "子菜单并且恢复默认(default);

(3) 选择"CHANNEL 1"功能;

(4) 设置"BYPASS"。
