FPGA的通信系统基带验证平台的设计

3.4 电源电路

本系统正常工作需要两种供电电压。一种为FPGA器件的内核电压1.5 V；另一种为FPGA器件的输入输出接口电压3.3 V，该电压同时还用于其他器件供电。

本设计采用适合FPGA应用的低电压、大电流线性稳压器(LDO)供电方案。电源输入采用标准的ATX电源接口，可以由ATX电源供电，其中+12 V输入直接给风扇供电，用于FPGA散热。+5 V输入通过Tl公司的TPS75533和TPS75415分别转换为3.3 V和l.5 V电压输出。TPS75533是一款最低压差可为250 mV的LDO，可提供3.3 V，5 A输出。TPS75415可提供1.5 V，2 A输出，其快速瞬态响应可有效改善系统性能。LDO采用线性调节原理，输出纹波很小，外围电路简单，只要求外接输入和输出电容即可工作。缺点是电压转换效率不高，发热量大，对散热控制方面要求较高。TPS75533采用TO-220封装，可以通过背部散热片有效散热，而TPS75415采用PowerPADTM的TSSOP小封装，在提供2W散热功率，提高散热性的同时节省了占用面积。

3.3 V和1.5 V电压之间加稳压二极管和肖特基二极管构成的保护电路，保证FPGA的内核电压与接口电压之差在一定范围内，防止器件损坏。

4 OFDM基带系统验证平台设计

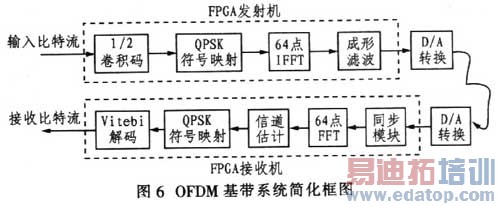

基于FPGA的通信系统基带设计验证平台非常适用于高速无线通信系统的基带设计。采用该平台可验证基于IEEE 802.1la的OFDM基带系统的简化原型设计。设计框图如图6所示。

经验证，该平台能实现OFDM原型机的发送和接收功能，并能有效验证同步和信道估计算法的实际性能。

5 结束语

基于FPGA的通信系统基带设计验证平台采用大容量、高性能的FPGA器件，为通信系统的基带设计提供了一个有效的硬件实现平台。基于FPGA的实现和验证与计算机仿真相结合，将大大加速通信系统基带部分的快速原型设计，极大地方便了对实时性和运算量有较高要求的各类算法的验证。
