FPGA的通信系统基带验证平台的设计

录入:edatop.com     点击:

1 引言

在通信领域尤其是无线通信方面,随着技术不断更新和新标准的发布,设计者需要一个高速通用硬件平台来实现并验证自己的通信系统和相关算法。FPGA(现场可编程门阵列)作为一种大规模可编程逻辑器件,体系结构和逻辑单元灵活、集成度高、适用范围宽,并且设计开发周期短、设计制造成本低、开发工具先进并可实时在线检验,广泛应用于产品的原型设计和产品生产。

与传统的DSP(数字信号处理器)或GPP(通用处理器)相比,FPGA在某些信号处理任务中表现出非常强的性能,具有高吞吐率、架构和算法灵活、并行计算、分配存储以及动态配置等优势,因此非常适合用于设计验证高速通信系统的基带处理部分。

本文提出一种基于Xilinx公司Virtex-Ⅱ系列300万门级FPGA器件的通信系统基带设计验证平台,适用于高速通信系统基带的原型设计和相关算法的实现,并已成功应用于基于IEEE 802.1la的OFDM基带系统设计。

2 系统平台组成和功能

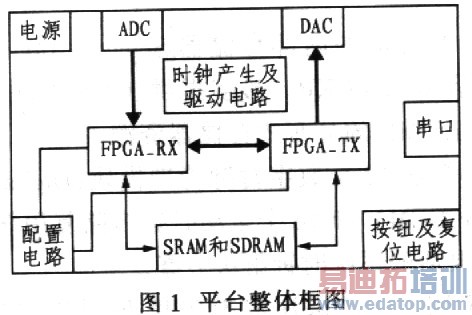

通信系统基带设计验证平台主要有以下组成部分:电源部分、FPGA和外围电路、时钟和复位电路以及模数和数模转换电路。平台整体框图见图1。

FPGA的通信系统基带验证平台的设计

作者:沈梁 蒋一琦   来源:国外电子元器件
