一旦,采用级联网络获得了最佳形状,耦合线的孔隙距离拟合为锥体方程的曲线。该方程被反馈回采用用户定义原语(UDP)的HFSS。

最后的堆包括了两个被RT/Duroid 5870介质分离开的铜接地面。

采用最终的单一单元设计,制作了四份并组装成一个阵列。

然后,采用一系列推入激励对该阵列进行测试,其行为是众所周知的。举例来说,相位序列{0°、60°、120°、180°}众所周知可以产生大约22°的波束角。

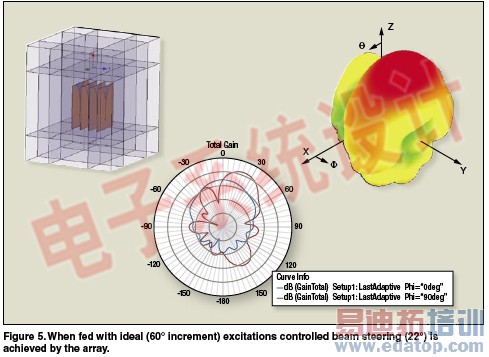

当理想激励输入时,图5中所示的结果确认了阵列的良好行为。

利用EM软件实现复杂天线系统的仿真

其次,该阵列与图3中的Tx/Rx模块进行集成,以便可以实现全耦合天线系统的仿真。采用动态链接和推入激励法来研究天线的辐射性能,同时还包括了馈电网络。
