利用EM软件实现复杂天线系统的仿真

设计和仿真 　　

多路复用器中四个滤波器中的每一个都采用了通常数量截面的耦合线谐振器法。截面的尺寸被调整为将每个滤波器调谐为其中心频率并消除寄生、高阶谐波。将该滤波器谐振器长度在电路仿真器中进行参数化调整，调整为适当的带通中心频率（10GHz、12GHz、19GHz或21GHz）。通过调整微带传输线的宽度及其之间的孔隙间隔来消除杂散通带。这一工作采用具有分布式器件模型的传统微波电路进行仿真。　　

一旦完成四个滤波器，添加组成多路复用器的其余器件（T形、908弯、传输线等）来完成这一构造。然后，多路复用器的电路仿真旨在实现中心频率和插入损耗的快速确认。采用平面矩量法（MoM）求解器来捕捉所有电路元件中的复杂耦合行为从而实现了最终的设计仿真。 　　

下一步就是设计和仿真Vivaldi天线阵。单个Vivaldi单元设计被分成两个部分。首先是优化巴仑和槽线，其二是优化锥体。最初所选择的巴伦尺寸是基于先前Dan Schaubert和Richard Lee所独立做出的建议。通过依照实时调谐对巴伦尺寸进行参数化求解，采用HFSS对巴仑和槽线进行精细设计。 　　

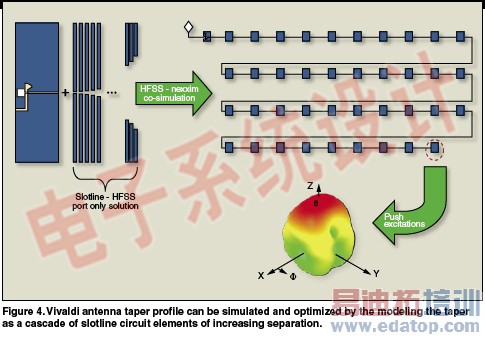

通过采用动态链接的电路仿真来连接HFSS，从而完成最初的锥体。图4说明了斜度如何是解构为具有不同孔隙宽度的级联传输线。片断、传输线宽度、长度及其之间的孔隙可以在HFSS中快速地参数化。每个片段沿其长度是均匀的，所以采用唯一端口的解决方案来建立可用于电路仿真的W单元电路模型。最后的片断可以被连接到代表自由空间阻抗的377电阻，或者连接到HFSS的辐射边界。后者的方法是用于这方面的实例。
