利用EM软件实现复杂天线系统的仿真

录入:edatop.com     点击:


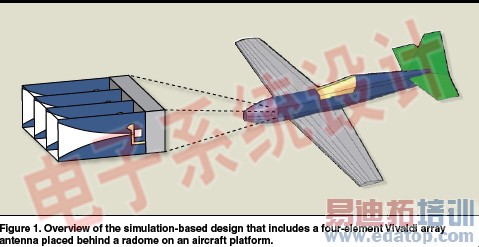

天线系统概论

图2描述了宽带斜槽天线1×4阵列中的单个单元。

每个单元包括一个Vivaldi天线、微带多路复用器、低噪声和功率放大器以及移相器。

如图2所示,Vivaldi天线具有指数斜槽,其在GHz频率提供了超带宽,主平面中具有高交叉极化隔离的线性极化,以及低旁瓣。

通过使用具有巴伦的槽线到带状线转换,VSWR小于2,这可以在几倍频程之上实现。

利用EM软件实现复杂天线系统的仿真

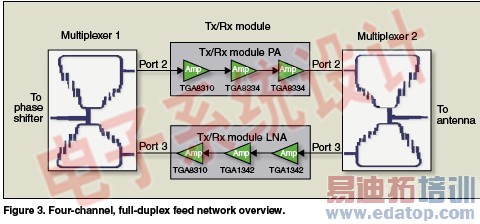

如图3所示,馈电网络为4通道全双工系统,其包含有多路复用器、Tx/Rx放大器模块及移相器。选定微带多路复用器作为传统循环器的低成本、易制造的替代品。多路复用器和Tx/Rx模块的顶部都是向外发射波,而下半部是返回的接收波。在每个多路复用器中有4个信道。两路是用于两个发射频率(10GHz和19GHz),而另两路是用于两个接收频率(12GHz和21Ghz)。该全双工设计支持同步发射和接收。

利用EM软件实现复杂天线系统的仿真

来源:泰尔网
