利用EM软件实现复杂天线系统的仿真

复杂的电路和三维EM仿真工具已达到可以在制作之前对复杂的系统级行为进行仿真的地步。在电路仿真的同时进行EM仿真，产生了对复杂天线系统进行设计和测试的强大平台。几个有利的仿真技术允许进行复杂的设计，同时在这些应用中重复出真实世界的系统级行为。

依照如下的过程来设计一个小型的宽带相控阵雷达天线，当将其安装到飞机上时，涉及到辐射单元设计、馈电网络以及性能分析等。作为这一过程的一个实例，可以采用基于仿真的设计流程来用于先前已经公布的天线系统，在飞机上的天线罩后面进行安装时，除了天线性能以外，这一工作可以扩展到将供电电路的影响包含在内。从这个例子中可以很明显的看出，复杂天线系统的行为是可以利用商业3D电磁（EM）软件以及先进的电路仿真软件来进行预测的。

基于仿真的设计流程

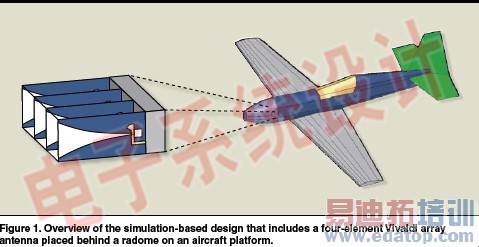

这一工作的目标就是要通过设计安装在飞机平台上的低成本相控阵系统，来对基于仿真的设计流程进行演示。图1是该天线系统和平台安装的概览。该系统包括一个安装在固定翼飞机天线罩内的四元Vivaldi阵列天线。该阵列是由有源的Tx/Rx电路来提供信号，该电路采用了传统的微带电路技术，以及MMIC LNA和Pas。
