CDMA网络演进中语音呼叫连续性研究

网络架构

1.3GPP2VCC架构

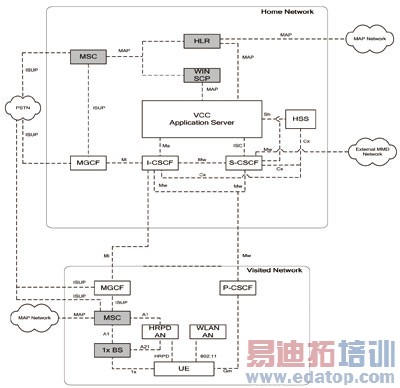

3GPP2VCC架构参考模型如图1所示。该方案在MMD网络中引入了新的VCCAS功能实体，VCCAS利用现有的CS和IMS功能实体和参考点完成VCC功能。VCC AS主要有两个功能。

①辅助终结到1x和/或IMS域注册的终端的业务。

②涉及语音呼叫建立信令以便于HRPD/WLANVoIP到1xCS域的切换和1xCS语音到HRPD/WLAN VoIP域的切换。

图13GPP2VCC参考模型

图1  3GPP2 VCC参考模型

2.3GPPVCC架构

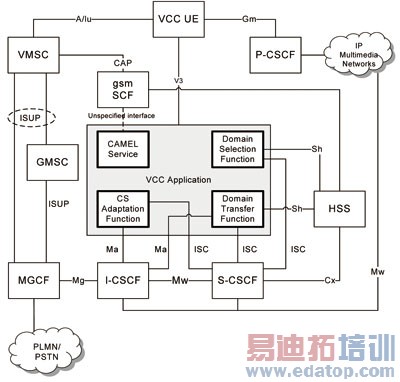

3GPPVCC参考模型如图2所示。在3GPPVCCAS实体中，划分出了域切换功能（DTF）、域选择功能（DSF）、CAMEL业务功能、CS适配功能（CSAF）四个逻辑实体。DTF通过ISC参考点执行域切换功能。DSF提供域选择功能，递送VCC UE的呼叫，域选择可以基于运营商选择策略和用户选择策略。CSAF在VCC UE 在CS发起的呼叫和切换到CS域建立呼叫腿时，作为访问IMS域的代理。CAMEL业务功能可以独立工作也可以和CS适配功能一起执行重定向CS到IMS、相关号码分配和保留对应关系等功能。

图2  3GPPVCC参考模型
